Motor de pistón

1.- Generalidades

1.1 Tipos de motores de pistón

En el ámbito de los helicópteros ligeros, los motores de pistón siguen siendo una opción fundamental, especialmente en aeronaves de entrenamiento, uso recreativo o en aplicaciones donde la simplicidad, el costo reducido y el mantenimiento accesible son factores decisivos. Aunque en helicópteros de mayores prestaciones predominan las turbinas, el motor de pistón mantiene su relevancia técnica en muchos modelos certificados y experimentales.

Los motores de pistón utilizados en helicópteros pueden clasificarse principalmente en tres grandes tipos, según su configuración y ciclo de combustión:

1.1.1 Motores de ciclo Otto (gasolina)

También conocidos como motores de encendido por chispa, son los más comunes en helicópteros ligeros. Utilizan gasolina de aviación (avgas 100LL) como combustible y operan bajo el ciclo de cuatro tiempos Otto: admisión, compresión, combustión y escape. Están equipados con sistemas de encendido por chispa (bujías) y suelen tener configuraciones que favorecen el equilibrio y la compacidad.

Dentro de estos motores, las configuraciones más frecuentes son:

• Bóxer (cilindros opuestos horizontalmente): Muy utilizados por su bajo perfil, buena distribución del peso y equilibrio dinámico. Marcas como Lycoming o Continental producen motores bóxer de 4 y 6 cilindros usados ampliamente en helicópteros como el Robinson R22 (Lycoming O-360) y R44 (Lycoming O-540).
• En línea y en V: Menos comunes en helicópteros modernos. Algunos diseños antiguos, prototipos o adaptaciones experimentales han empleado motores en línea o en V, que tienden a ofrecer buena potencia específica, pero a costa de mayor complejidad mecánica y peso.

1.1.2 Motores diésel (de ciclo Diesel)

Estos motores a diferencia de los anteriormente mencionados tienen un encendido por compresión. Aunque menos frecuentes, los motores diésel comienzan a ganar terreno en aplicaciones aeronáuticas, incluyendo helicópteros experimentales y algunos proyectos de aviación ligera. Su principal ventaja es la eficiencia térmica superior respecto a los motores de gasolina y la posibilidad de utilizar combustible Jet-A1, mucho más disponible y económico fuera de Estados Unidos.

Los motores diésel operan bajo el ciclo de combustión por compresión (ciclo Diesel). No requieren bujías, ya que la mezcla se enciende por la alta temperatura alcanzada durante la compresión del aire. Esto les permite ofrecer un consumo específico de combustible más bajo y mayor autonomía. Además, la mayor densidad energética del Jet-A1 les permite extender el alcance con menor volumen de combustible.

Como desventajas, estos motores tienden a ser más pesados, generan más vibraciones y su respuesta a los cambios de potencia puede ser más lenta. Sin embargo, en helicópteros que priorizan la eficiencia sobre la maniobrabilidad extrema, pueden representar una opción viable.

Un ejemplo experimental en esta línea es el helicóptero Cicaré CH-14 con motor diésel, o adaptaciones en helicópteros ligeros que han sustituido motores Lycoming por alternativas diésel europeas como los SMA o los motores Austro utilizados en aviación general.

1.2 Estructura y componentes del motor de pistón

El motor de pistón de un helicóptero es una máquina compleja y precisa, diseñada para transformar la energía química del combustible en energía mecánica rotativa de manera eficiente, continua y fiable. Para lograrlo, está compuesto por un conjunto de elementos que trabajan en sincronía bajo condiciones de alta presión, temperatura y velocidad. A continuación, se describen sus componentes principales, tanto desde el punto de vista funcional como material.

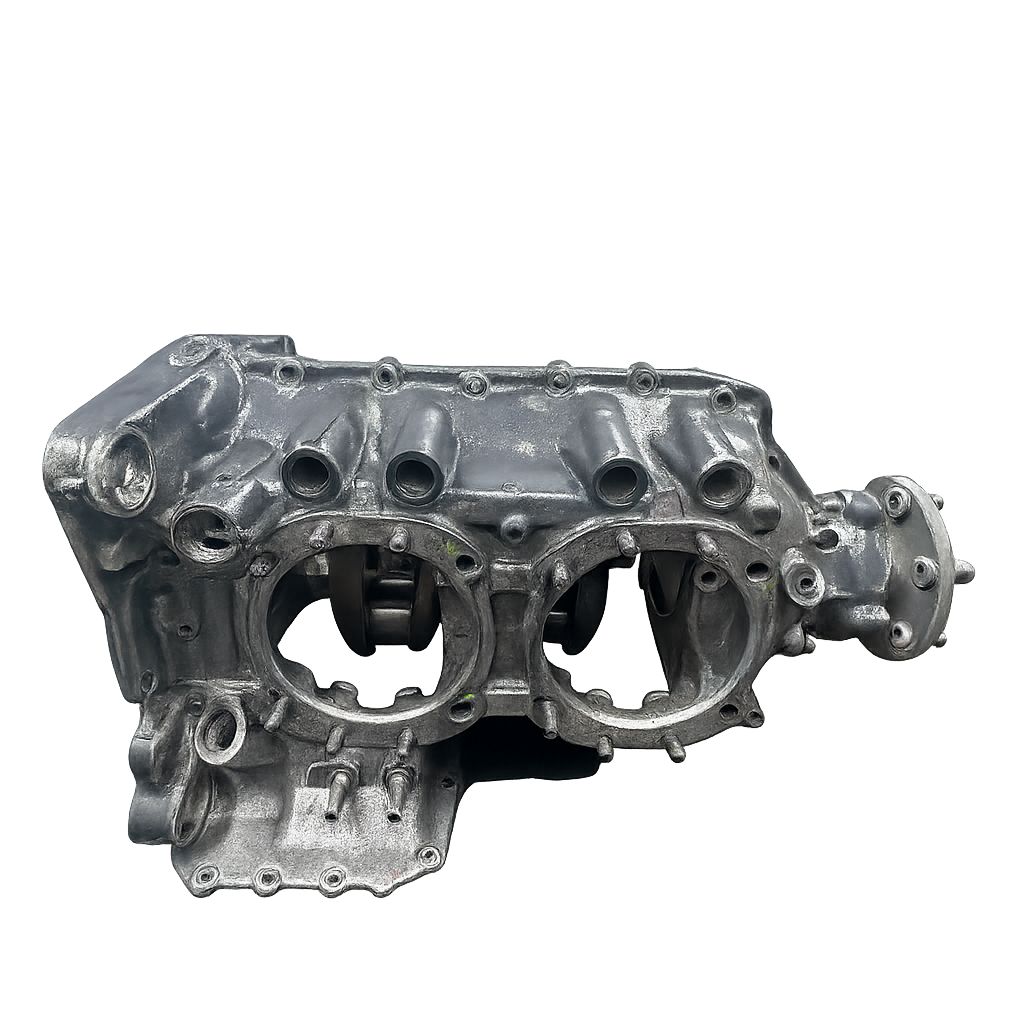

1.2.1 Block

El Block es la estructura base del motor. Actúa como el armazón que sostiene todos los componentes móviles: cigüeñal, árbol de levas, bielas y pistones. Además, aloja los conductos del sistema de lubricación. La parte inferior del Block se llama cárter y sirve como depósito para el aceite en configuraciones de cárter húmedo. En helicópteros, especialmente aquellos que vuelan en actitudes variables o prolongadas en inclinación, se utiliza a menudo el cárter seco, que separa el depósito de aceite del cárter propiamente dicho, mediante bombas que garantizan la circulación constante del lubricante.

El block está fabricado generalmente en aluminio fundido o aleaciones de magnesio para reducir el peso, aunque en motores de mayor rendimiento se emplean fundiciones de acero o incluso titanio en áreas críticas.

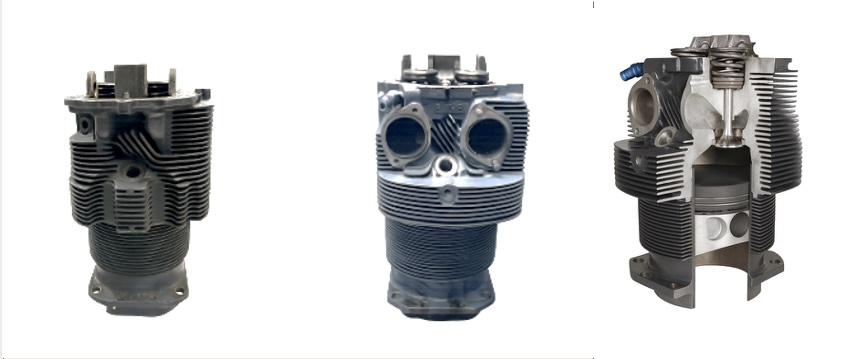

1.2.2 Cilindros y culata

Los cilindros son cámaras en las que se mueve el pistón. Están unidos al cárter y sellados por la culata, que es la tapa superior del cilindro. En conjunto, forman la cámara de combustión.

• Los cilindros suelen estar hechos de acero nitrurado o aleaciones de acero recubiertas internamente con tratamientos anti desgaste (camisas cromadas o nitradas carburo de nickel).
• Las aletas externas permiten la refrigeración por aire, fundamental en la mayoría de los motores de pistón aeronáuticos, donde no se usa refrigerante líquido para ahorrar peso y simplificar el sistema.
• La culata alberga las válvulas de admisión y escape, las bujías, y en algunos diseños, los inyectores. Se fabrica en aleación de aluminio, ya que combina buena resistencia térmica con ligereza.

En motores de alto rendimiento, la culata puede ser de una sola pieza con el cilindro, eliminando juntas y aumentando la rigidez estructural.

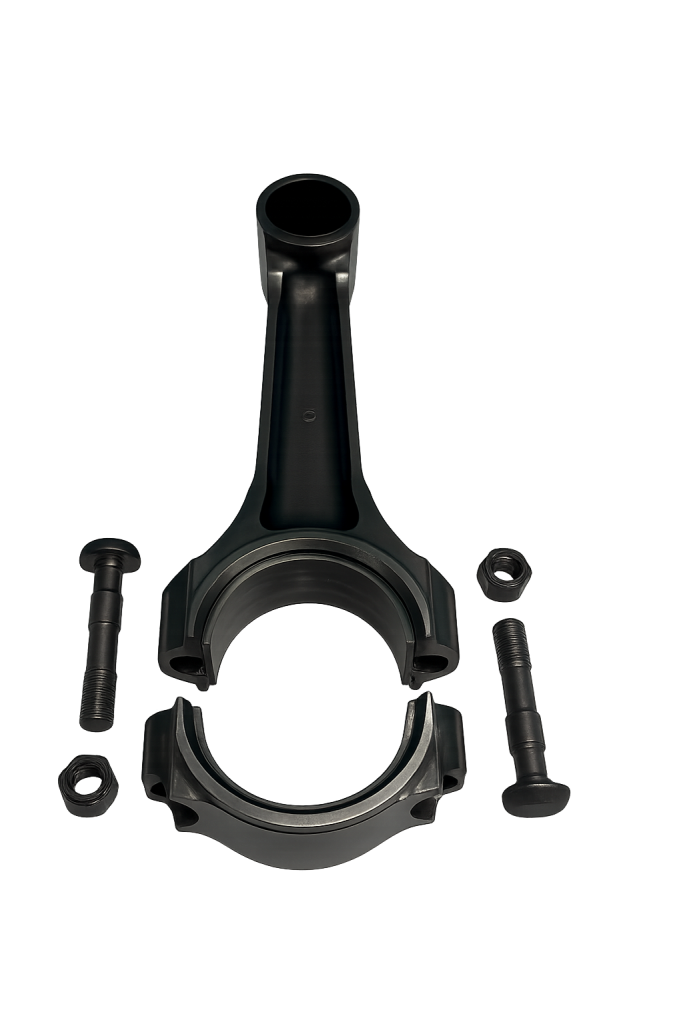

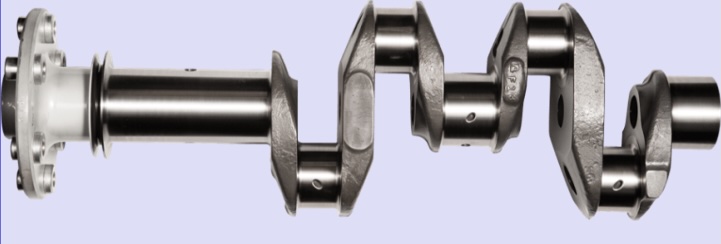

1.2.3 Cigüeñal y bielas

Es el conjunto que transforma el movimiento lineal alternativo de los pistones en movimiento rotativo.

• El cigüeñal es una pieza de acero forjado, cuidadosamente equilibrada, que gira sobre cojinetes montados en el block. Sus muñones excéntricos están conectados a las bielas.

• Las bielas, también de acero forjado o de aleaciones de titanio, unen el pistón al cigüeñal. Soportan enormes cargas alternas, tanto de compresión como de tracción, y deben ser extremadamente resistentes a la fatiga.

Este conjunto es el corazón mecánico del motor. Su diseño influye directamente en la suavidad del funcionamiento, la fiabilidad y la potencia específica.

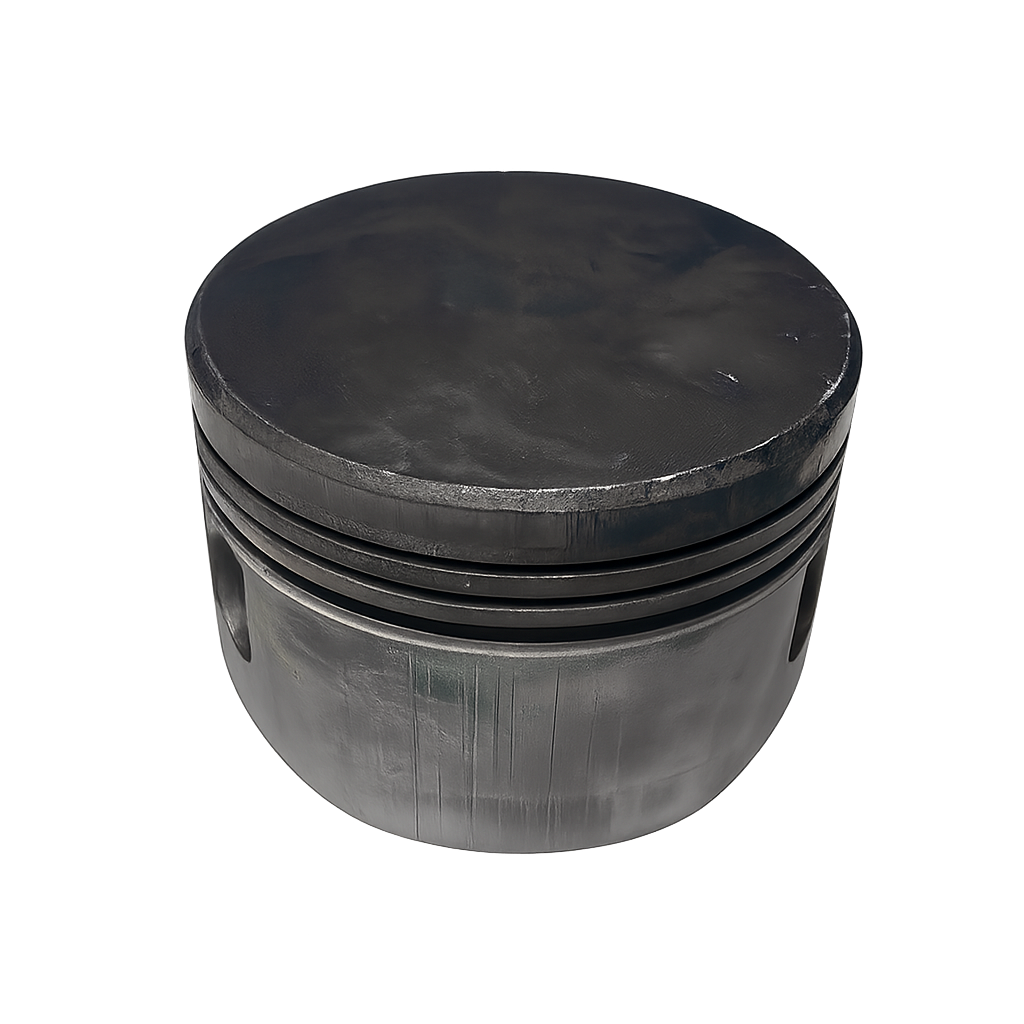

1.2.4 Pistones

Los pistones son los elementos móviles dentro del cilindro que reciben la presión de los gases durante la combustión. Están sometidos a altas temperaturas y fuertes aceleraciones alternas. Suelen estar hechos de aleaciones de aluminio, por su bajo peso y buena conductividad térmica. Poseen segmentos o anillos que aseguran el sellado con las paredes del cilindro y controlan el paso de aceite. Los hay de compresión (para evitar fugas de gases) y de lubricación (para controlar y/o raspar el aceite excedente). El diseño del pistón incluye cavidades o rebajes que optimizan el flujo de la mezcla o el alojamiento de las válvulas en la fase de compresión.

En algunos motores diésel, los pistones pueden incorporar refuerzos de acero o estar refrigerados internamente con chorros de aceite.

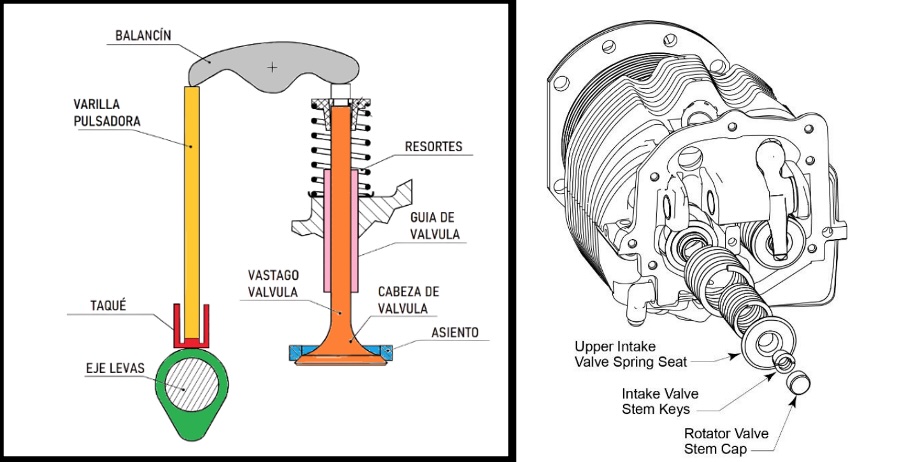

1.2.5 Distribución

El sistema de distribución se encarga de abrir y cerrar las válvulas de admisión y escape en el momento preciso del ciclo motor. Se compone de las siguientes piezas:

• Árbol de levas:  Recibe movimiento del cigüeñal a la mitad de las revoluciones de este último, es decir, dos giros del cigüeñal equivalen a una vuelta completa del eje de levas) es el que permite la apertura y cierre de las válvulas. Está hecho de acero o bien de hierro fundido.
• Válvulas: Las válvulas son los elementos que abren y cierran los conductos de admisión y escape del cilindro, con lo cual cada cilindro tiene dos válvulas. Están hechas de cromo y níquel lo que las hace muy resistentes a grandes temperaturas.
• Balancín: es el que convierte el movimiento circular de la leva en un movimiento lineal oscilatorio permitiendo el movimiento de las válvulas.
• Varillas: La varilla conecta el empujador o taque al balancín, permite el movimiento lineal del taque hacia el balancín para ser transformado en lineal.
• Engranajes: Permiten el sincronismo entre el cigüeñal y el árbol de levas.

  Existen diferentes tipos de distribución, en el caso del Robinson R22 el sistema utilizado es OHV (OverHead Valve). En este sistema, el árbol de leva se encuentra en el bloque motor y las válvulas se encuentran montadas directamente en la culata.

1.3.- Funcionamiento del motor de pistón

1.3.1 Principio de funcionamiento teórico: Ciclo de 4 tiempos

El motor de pistón utilizado en los helicópteros ligeros de ciclo Otto opera, en su forma ideal, bajo un ciclo termodinámico de cuatro tiempos. Este ciclo teórico, conocido como ciclo Otto ideal, representa una aproximación simplificada pero útil para el estudio del funcionamiento del motor, permitiendo entender los procesos fundamentales que ocurren en su interior. Este modelo teórico parte de una serie de hipótesis ideales que permiten simplificar los fenómenos físicos y químicos implicados:

• Se asume que la mezcla carburada (aire + combustible) se comporta como un gas perfecto, es decir, sigue la ley de los gases ideales y su comportamiento termodinámico es predecible.
• La apertura y cierre de las válvulas de admisión y escape ocurre de forma instantánea en los extremos del recorrido del pistón: es decir, en el punto muerto superior (PMS) y el punto muerto inferior (PMI). En la realidad, estas
• transiciones son progresivas y tienen un desfase (adelanto o retardo), pero en el ciclo ideal se simplifican como cambios súbitos.
• El encendido de la mezcla también se considera instantáneo, y se produce justo cuando el pistón alcanza el PMS al final de la fase de compresión.
• El intercambio de gases (entrada de mezcla fresca y evacuación de gases quemados) se supone perfecto, es decir, se igualan instantáneamente las presiones dentro y fuera del cilindro en cada fase correspondiente.

Bajo estas condiciones, el ciclo se compone de cuatro fases distintas, cada una correspondiente a un desplazamiento del pistón entre el PMS y el PMI. A continuación, se describen en detalle los cuatro tiempos del ciclo ideal:

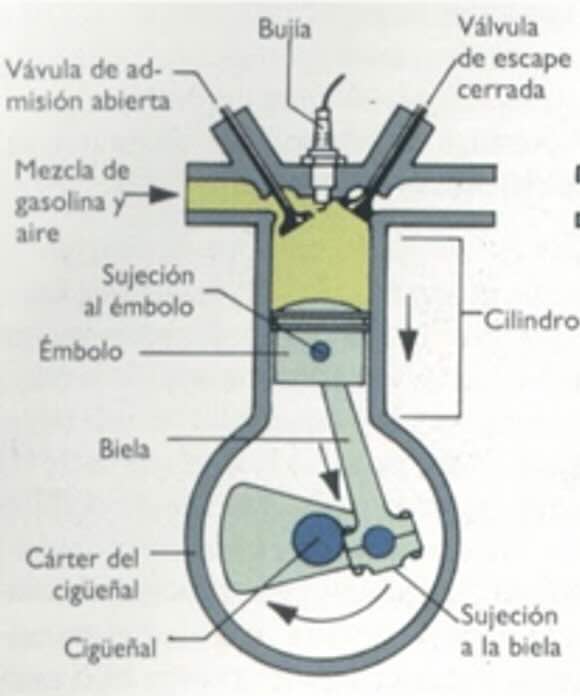

Primer tiempo: Admisión (PMS → PMI)

• Posición inicial: El pistón se encuentra en el punto muerto superior (PMS).
• Válvulas: Se abre la válvula de admisión; la válvula de escape permanece cerrada.
• Movimiento: El pistón desciende hacia el punto muerto inferior (PMI).
• Proceso termodinámico: Se produce una aspiración isobárica (a presión constante) de la mezcla carburada desde el colector de admisión hacia el interior del cilindro.
• Supuesto ideal: La mezcla entra sin pérdidas de carga, y la presión en el cilindro se mantiene igual a la del colector durante todo el tiempo.

Este tiempo tiene como función llenar el cilindro con una carga fresca de aire y combustible en proporciones adecuadas para la combustión.

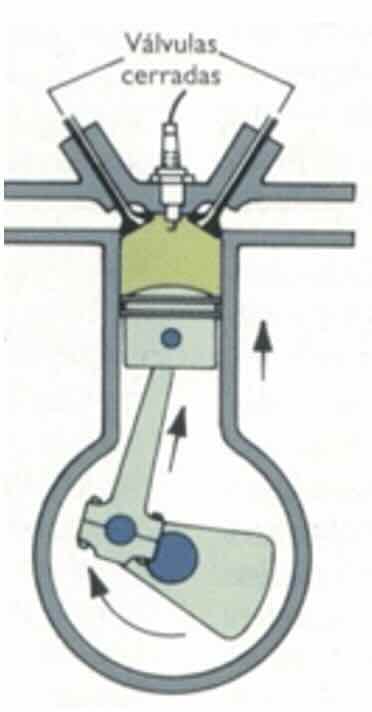

Segundo tiempo: Compresión (PMI → PMS)

• Posición inicial: El pistón se encuentra en el PMI y comienza a subir hacia el PMS.
• Válvulas: Ambas válvulas están cerradas.
• Movimiento: El pistón comprime la mezcla carburada dentro del cilindro.
• Proceso termodinámico: La compresión es adiabática y reversible (sin transferencia de calor y sin pérdidas), lo que incrementa la presión y temperatura de la mezcla.
• Supuesto ideal: No hay fuga de mezcla ni fricción; todo el trabajo de compresión se conserva en forma de energía interna del gas.

Al final de esta fase, y justo cuando el pistón alcanza el PMS, se produce el encendido instantáneo de la mezcla mediante la chispa de la bujía, que da inicio a la combustión.

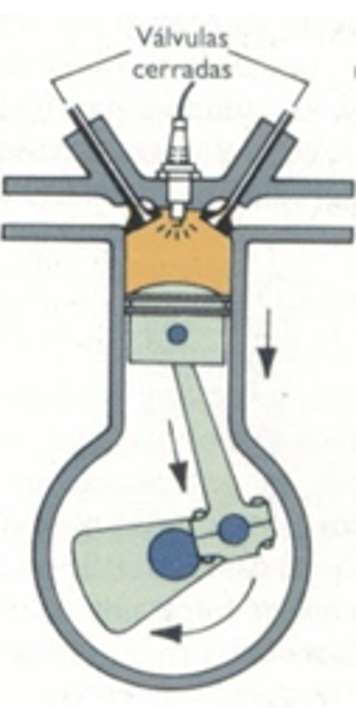

Tercer tiempo: Expansión o explosión (PMS → PMI)

• Posición inicial: El pistón se encuentra en el PMS, y la mezcla acaba de ser encendida.
• Válvulas: Ambas permanecen cerradas.
• Movimiento: El pistón es empujado hacia abajo por la expansión de los gases calientes generados durante la combustión.
• Proceso termodinámico: Inicialmente, la combustión es isócora (a volumen constante, ya que el pistón no se ha movido aún), lo que produce un aumento súbito de presión. Luego, se produce una expansión adiabática hasta el PMI.
• Supuesto ideal: Toda la energía liberada por la combustión se transforma en trabajo útil, sin pérdidas térmicas ni mecánicas.
• Esta es la fase útil del ciclo, donde se genera la energía que finalmente moverá el helicóptero.

Cuarto tiempo: Escape (PMI → PMS)

• Posición inicial: El pistón está en el PMI, al final de la expansión.
• Válvulas: Se abre la válvula de escape; la válvula de admisión permanece cerrada.
• Movimiento: El pistón asciende nuevamente hacia el PMS, empujando los gases quemados fuera del cilindro.
• Proceso termodinámico: Teóricamente, es una evacuación isobárica; la presión interna se mantiene igual a la del escape exterior durante toda la fase.
• Supuesto ideal: Los gases salen del cilindro de manera instantánea y completa, sin pérdidas de energía ni contrapresión.

Cuando el pistón alcanza el PMS al final del escape, el ciclo se reinicia con una nueva fase de admisión.

Aunque el ciclo Otto ideal proporciona una base teórica clara y elegante para comprender el funcionamiento del motor de pistón, en la práctica, el motor real se enfrenta, a una serie de limitaciones que alteran significativamente ese modelo. Este ciclo ideal es la base sobre la cual se analizan y optimizan los motores reales, que presentan desviaciones debidas a la fricción, las pérdidas térmicas, el tiempo de apertura y cierre de válvulas, el retardo de encendido, la combustión progresiva y la eficiencia volumétrica limitada. Sin embargo, comprender el ciclo teórico es esencial para interpretar el comportamiento del motor, diagnosticar fallos y entender sus límites operativos.

1.3.2 Diferencias clave entre el ciclo real y el ciclo teórico

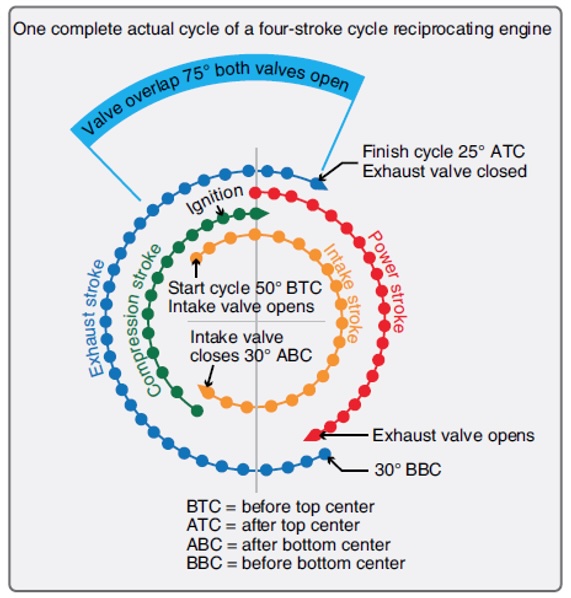

a) Apertura y cierre no instantáneo de válvulas

En el ciclo ideal, se asume que las válvulas de admisión y escape se abren y cierran de forma instantánea en el punto muerto superior (PMS) o inferior (PMI). En el ciclo real, esto es imposible debido a la inercia de las piezas móviles y a la necesidad de un tiempo efectivo para el flujo de gases.

• Solución técnica: Se emplea una distribución con avance y retardo, es decir, las válvulas abren y cierran con cierta anticipación o retraso respecto a los puntos muertos. Por ejemplo, la válvula de admisión comienza a abrirse antes de que el pistón llegue al PMS del escape, y se mantiene abierta después del PMI, mejorando la eficiencia volumétrica.

b) Combustión no instantánea

En el ciclo ideal, se supone que la combustión ocurre de forma instantánea y completa en el PMS. Sin embargo, en la realidad, la propagación del frente de llama lleva un tiempo apreciable (algunos milisegundos), y no toda la mezcla se quema simultáneamente.

• Solución técnica: Se adelanta el encendido, es decir, la chispa se produce antes de que el pistón llegue al PMS, para que la presión máxima se alcance en el momento óptimo del ciclo de expansión. El valor del avance depende del régimen del motor y la carga.

c) Pérdidas térmicas

En el ciclo ideal, los procesos de compresión y expansión son adiabáticos, es decir, sin transferencia de calor. En la práctica, el calor se disipa hacia las paredes del cilindro, la culata y el sistema de refrigeración, lo que reduce la energía disponible para el trabajo mecánico.

• Solución técnica: Los fabricantes emplean revestimientos térmicos, materiales cerámicos, y sistemas de refrigeración optimizados para reducir las pérdidas térmicas y mantener temperaturas estables de funcionamiento.

d) Pérdidas por fricción y bombeo

El ciclo real incluye la fricción interna entre piezas móviles (pistones, cigüeñal, bielas) y la resistencia del aire en el sistema de admisión y escape. También existen pérdidas por el trabajo necesario para aspirar la mezcla (bombeo), sobre todo a regímenes bajos.

• Solución técnica: Se usan aceites de baja viscosidad, superficies tratadas o pulidas, y componentes más ligeros y equilibrados para reducir la fricción. Además, se diseñan conductos aerodinámicamente optimizados para minimizar la pérdida de carga en la admisión y el escape.

e) Fugas y sellado imperfecto

En el ciclo ideal, el cilindro es hermético. En la realidad, hay fugas mínimas de mezcla a través de los anillos del pistón o las válvulas mal asentadas, lo que reduce la compresión efectiva.

• Solución técnica: Se utilizan anillos de alto rendimiento, materiales resistentes al desgaste, y se controla con precisión la tolerancia y el asentamiento de las válvulas.

f) Gases residuales

En el ciclo teórico, todos los gases quemados son expulsados durante la fase de escape. En el ciclo real, siempre queda una pequeña fracción de gases residuales en el cilindro, lo que contamina la nueva carga y reduce el rendimiento.

• Solución técnica: Se ajusta el traslape de válvulas (fase donde admisión y escape están abiertas simultáneamente) para mejorar el barrido de los gases quemados mediante el propio flujo de admisión.

Los fabricantes de motores aeronáuticos trabajan constantemente para que el comportamiento del motor real se acerque lo más posible al ciclo teórico. Algunas de las estrategias incluyen:

• Optimización de la distribución: Mediante levas de perfiles avanzados y distribución variable en motores modernos, se mejora la eficiencia volumétrica y el llenado de los cilindros.
• Gestión electrónica del motor (FADEC): En algunos helicópteros, sistemas electrónicos gestionan con precisión la mezcla, el encendido y otros parámetros, ajustándolos en tiempo real según las condiciones de vuelo.
• Control térmico preciso: Mediante sensores de temperatura, refrigeración por aire forzado y circuitos de aceite optimizados, se mantiene el motor en su rango térmico ideal.
• Materiales avanzados: Se emplean aleaciones ligeras, resistentes al calor y al desgaste para permitir mayor rendimiento con menor peso.
• Diseño aerodinámico de conductos: La geometría interna del sistema de admisión y escape se diseña para favorecer el flujo, minimizar turbulencias y reducir pérdidas.

2.2.4 Funcionamiento del motor diesel

El motor diésel, también llamado motor de encendido por compresión, es una variante del motor térmico alternativo que difiere del motor Otto (de encendido por chispa) tanto en su principio de encendido como en el proceso de admisión y combustión. Aunque menos común en helicópteros, el motor diésel ofrece ventajas muy interesantes, especialmente en términos de eficiencia térmica y consumo específico.

Principio general de funcionamiento

El motor diésel también opera bajo un ciclo de cuatro tiempos, pero con diferencias fundamentales en los procesos de admisión, compresión y combustión. La característica distintiva del motor diésel es que no utiliza bujías para iniciar la combustión. En su lugar, aprovecha el fenómeno de la autoignición del combustible cuando se inyecta en aire altamente comprimido y caliente.

Fases del ciclo diésel ideal

1. Admisión:
   • A diferencia del motor Otto, durante esta fase se aspira únicamente aire del exterior, sin mezcla de combustible.
   • La válvula de admisión se abre mientras el pistón desciende desde el PMS al PMI, llenando el cilindro con aire fresco.
   • El aire aspirado es a presión atmosférica, y en motores modernos puede aumentarse mediante turboalimentación.
2. Compresión:
   • Ambas válvulas están cerradas y el pistón asciende, comprimiendo el aire.
   • La relación de compresión en motores diésel es mucho mayor que en los de gasolina: puede llegar a valores de 16:1 a 22:1, lo cual eleva considerablemente la temperatura del aire (por encima de 700 °C).
   • Este calentamiento es crucial para la siguiente etapa.
3. Combustión (expansión):
   • Poco antes de que el pistón alcance el PMS, se inyecta combustible directamente en la cámara de combustión.
   • La alta temperatura del aire provoca la autoignición inmediata del combustible, sin necesidad de chispa.
   • La combustión no es instantánea ni a volumen constante, como en el ciclo Otto ideal. Se aproxima a un proceso isobárico, es decir, la presión se mantiene relativamente constante mientras el volumen aumenta (expansión del pistón).
   • El empuje generado por los gases en expansión desplaza el pistón hacia el PMI, generando el trabajo útil del ciclo.
4. Escape:
   • La válvula de escape se abre cuando el pistón alcanza el PMI y comienza su ascenso.
   • Los gases quemados son expulsados al exterior mientras el pistón se dirige al PMS.
   • Al finalizar esta fase, el ciclo se repite.

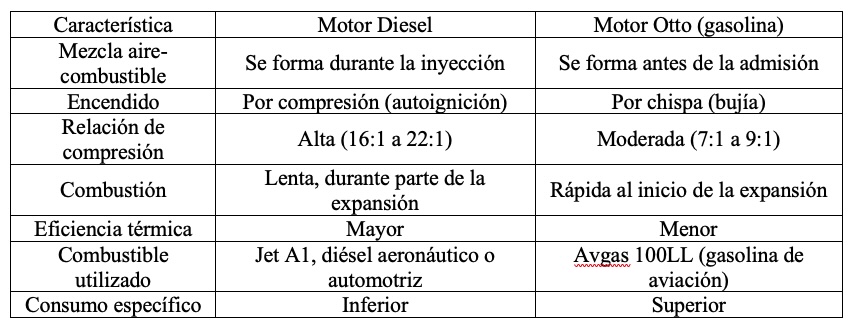

Diferencias clave respecto al motor de gasolina

El uso de motores diésel en helicópteros ha sido históricamente limitado, pero en los últimos años ha resurgido el interés gracias a la compatibilidad con Jet-A1, un combustible más económico y disponible globalmente, su bajo consumo específico, que permite mayores autonomías con menor volumen de combustible y finalmente una mayor eficiencia térmica, que se traduce en menor disipación de calor.

Sin embargo, los motores diésel presentan algunos desafíos técnicos en aplicaciones en helicópteros ya que tienen un mayor peso específico, debido a las presiones internas que requieren estructuras más robustas, una mayor vibración y sonoridad y una menor respuesta dinámica, lo cual es crítico en un rotor que necesita variaciones rápidas de potencia.

Pese a ello, han aparecido desarrollos prometedores, como motores diésel con inyección directa common rail, turboalimentación de geometría variable, y gestión electrónica avanzada, que permiten una integración más efectiva en plataformas aéreas.

2. Combustible

El combustible es el insumo energético fundamental para el funcionamiento de los motores térmicos. En el caso de los motores de pistón utilizados en helicópteros, el tipo de combustible empleado influye directamente en el rendimiento, la eficiencia, la seguridad operacional y la durabilidad del motor. Comprender su origen, propiedades y aplicaciones es clave tanto desde el punto de vista operativo como de mantenimiento.

2.1 Generalidades: del petróleo al combustible aeronáutico

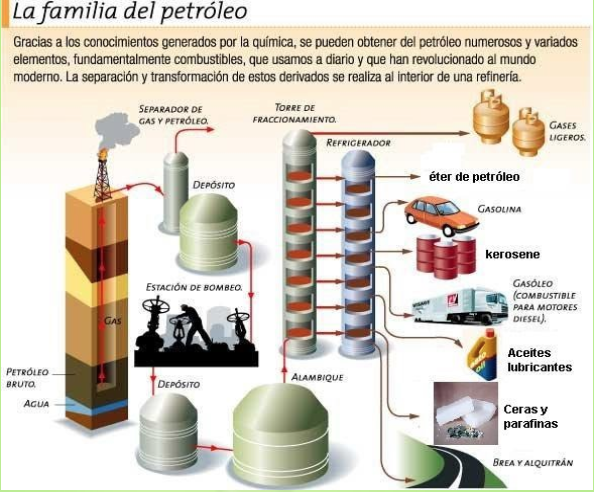

La mayoría de los combustibles empleados en aviación tienen su origen en el petróleo crudo, una mezcla compleja de hidrocarburos de distintos pesos moleculares. Este recurso natural se extrae del subsuelo y se procesa en refinerías mediante técnicas como la destilación fraccionada, el craqueo catalítico y otros tratamientos químicos.

Durante la destilación, el petróleo se calienta hasta alcanzar temperaturas que permiten separar sus componentes según su punto de ebullición. De este proceso se obtienen distintas fracciones, desde gases ligeros (propano, butano) hasta asfaltos pesados. Entre estas fracciones, se encuentran:

• Gasolina ligera → base para la gasolina de aviación.
• Queroseno → base para el Jet-A1 y otros combustibles de turbina.
• Diésel y gasóleo → usados en motores de compresión.

Cada fracción es luego tratada, aditivada y ajustada para cumplir especificaciones técnicas estrictas en cuanto a punto de inflamación, estabilidad térmica, composición química y comportamiento en condiciones extremas de presión y temperatura.

2.1.1 Combustibles utilizados en aviación con aplicaciones para motores de pistón

Los motores de pistón en aviación utilizan principalmente dos tipos de combustible:

a-Avgas (aviation gasoline)

Es la gasolina especialmente formulada para la aviación. Su variante más común es la Avgas 100LL (Low Lead), que contiene una cantidad reducida de tetraetilo de plomo en comparación con formulaciones más antiguas, pero sigue siendo una gasolina de alto octanaje (100) adecuada para motores de alta compresión.

• Aplicación: Utilizada en motores de encendido por chispa, como los Lycoming y Continental presentes en muchos helicópteros ligeros.
• Ventajas: Buen rendimiento en altitud, resistencia al autoencendido, alta energía por unidad de volumen.
• Limitaciones: Es costosa, contiene plomo (impacto ambiental), y su disponibilidad está restringida en algunos países.

b- Jet-A1 / Diésel aeronáutico

Aunque tradicionalmente asociado a motores de turbina, el Jet-A1 también es utilizado en motores diésel aeronáuticos. Se trata de un queroseno parafínico con buena estabilidad térmica y baja viscosidad.

• Aplicación: Motores de encendido por compresión adaptados a Jet-A1, especialmente en helicópteros experimentales o de nueva generación.
• Ventajas: Amplia disponibilidad internacional, menor coste que la Avgas, mayor seguridad por su punto de inflamación más alto.
• Limitaciones: Requiere motores más robustos y pesados, menor poder antidetonante que la gasolina.

2.1.2 Propiedades fundamentales de los combustibles aeronáuticos

Algunas propiedades clave determinan la idoneidad de un combustible para uso en motores aeronáuticos de pistón:

• Índice de octano (para Avgas): Mide la resistencia del combustible al autoencendido (detonación). Cuanto más alto, más apto para motores de alta compresión.
• Índice de cetano (para diésel/Jet-A1): Mide la facilidad de ignición en motores de compresión. Cuanto más alto, más rápida y controlada es la combustión.
• Color: En aviación, el color del combustible no es solo una característica visual sino un sistema de codificación estándar para evitar errores de carga. El Avgas 100LL es de color azul y el Jet-A1 es de color incoloro o ligeramente ámbar. Esta codificación permite una rápida identificación durante las inspecciones prevuelo.
• Densidad: Afecta la cantidad de energía por volumen. El Avgas tiene una densidad típica de 0,72 kg/L, mientras que el Jet-A1 ronda los 0,80 kg/L.
• Poder calorífico: Representa la energía liberada por unidad de masa o volumen. Es un parámetro crucial para estimar autonomía y rendimiento.
• Punto de inflamación: Temperatura mínima a la que los vapores del combustible se encienden con una fuente externa. En Jet-A1 es superior (más seguro) que en Avgas.
• Punto de congelación: Especialmente importante en aviación a grandes altitudes. El Jet-A1 debe tener un punto de congelación inferior a -47 °C, mientras que la Avgas, por su composición más ligera, tiene un punto de congelación más alto, en torno a -60 °C.
• Volatilidad: Capacidad del combustible para evaporarse y formar mezcla con el aire. La Avgas debe tener una volatilidad controlada para asegurar arranque en frío y evitar el “vapor lock”.
• Estabilidad térmica y resistencia a la oxidación: Fundamental para evitar formación de gomas, depósitos y lacas en los sistemas de inyección o carburación.

El correcto conocimiento y manejo del combustible es esencial en el entorno operativo del helicóptero. No solo afecta la eficiencia del vuelo, sino también la fiabilidad del motor y la seguridad general de la aeronave. Por esta razón, tanto pilotos como técnicos deben estar familiarizados con las características de los combustibles que utilizan, sus limitaciones operativas y los procedimientos adecuados para su almacenamiento, inspección y consumo

2.2 Sistemas de bombeo de combustible en helicópteros de pistón

El suministro de combustible desde el depósito hasta el sistema de mezcla (carburador o inyección) es esencial para el funcionamiento continuo del motor. En muchos helicópteros ligeros, este proceso se realiza mediante bombas de combustible que aseguran un flujo constante y adecuado bajo distintas condiciones de vuelo, altitud y carga del motor.

Existen diferentes tipos de bombas, cada una con un principio de funcionamiento particular. A continuación se describen las más comunes, y se analiza el caso particular de aquellos helicópteros que no requieren bomba de combustible por diseño.

2.2.1 Bombeo por gravedad (sin bomba)

En algunos helicópteros ligeros, el sistema de alimentación de combustible no requiere bomba, ya que se basa en el principio de alimentación por gravedad. Esto es posible cuando el depósito de combustible está situado por encima del carburador, permitiendo que el combustible fluya naturalmente hacia el motor gracias a la diferencia de altura.

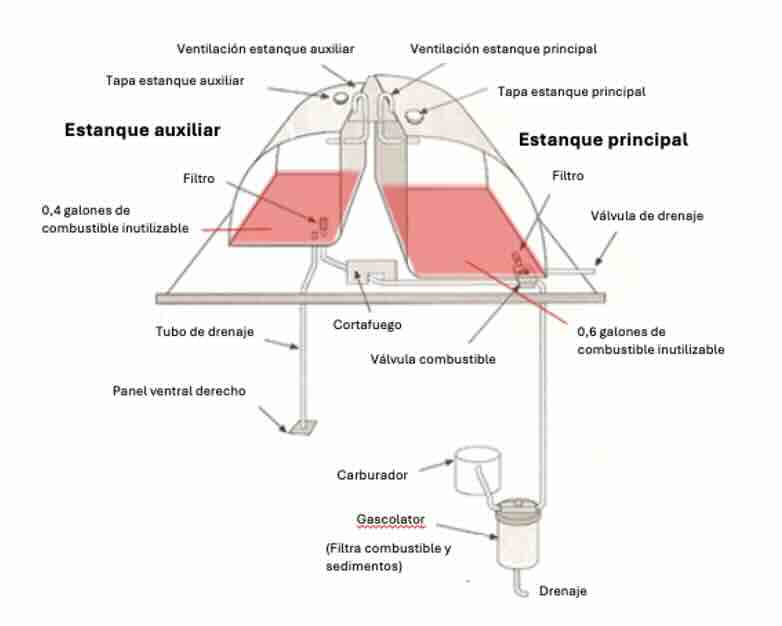

El Robinson R22 es un ejemplo clásico de helicóptero con alimentación por gravedad. En este modelo, el depósito principal está ubicado en una posición elevada respecto al motor. El sistema de mezcla utiliza un carburador, y el diseño del sistema garantiza una presión de entrada suficiente sin necesidad de bombeo. Este enfoque simplifica el sistema, reduce peso y elimina componentes susceptibles de fallo, aunque limita la configuración estructural y de carga útil.

Este tipo de alimentación es confiable en condiciones normales de vuelo, pero presenta limitaciones si se realizan maniobras prolongadas en actitudes que inviertan el flujo natural o si se desea operar a mayor altitud o presión negativa en la admisión.

2.2.2      Bombas mecánicas de membrana (baja presión)

Cuando la configuración de la aeronave o las necesidades del motor requieren una presión constante e independiente de la gravedad, se utilizan bombas mecánicas de membrana, también conocidas como bombas de baja presión. Este tipo de bomba es accionado directamente por el motor, mediante un lóbulo en el árbol de levas o un excéntrico del cigüeñal.
La bomba contiene una membrana flexible que es desplazada rítmicamente por un balancín mecánico.Este movimiento alternativo crea ciclos de succión y expulsión que permiten aspirar el combustible del depósito y enviarlo al carburador o sistema de inyección. Dispone de válvulas unidireccionales que aseguran el flujo en una sola dirección.

Estas bombas son comunes en motores Lycoming y Continental carburados, como los instalados en el Robinson R44 o el Schweizer 300. Proporcionan presiones típicas de entre 0,2 y 0,5 bar, suficientes para alimentar carburadores en casi cualquier condición de vuelo.

Son bombas simples, robustas y confiables, aunque en algunos diseños se complementan con una bomba eléctrica auxiliar (especialmente para el arranque o en caso de fallo de la bomba principal).

2.2.3 Bombas de alimentación auxiliares

En sistemas de combustible más complejos, especialmente aquellos que emplean inyección o configuraciones que no permiten alimentación por gravedad, se incorpora una bomba de alimentación auxiliar, generalmente de tipo eléctrico. Esta bomba tiene como función asegurar un flujo constante y presurizado de combustible desde los depósitos hacia el sistema principal de mezcla o la bomba de alta presión.

Tiene como funciones principales proporcionar una presión de alimentación positiva al sistema de inyección o al carburador, garantizar el cebado del sistema antes del arranque del motor, expulsando el aire de las líneas y llenando el circuito con combustible. También actúa como sistema redundante en caso de fallo de la bomba mecánica principal y previene fenómenos como el vapor lock, especialmente en condiciones de alta temperatura o vuelo en altitudes elevadas.

Estas bombas eléctricas trabajan a baja presión (entre 0,3 y 0,6 bar) y se ubican habitualmente cerca de los depósitos, para “empujar” el combustible en lugar de succionarlo, lo que reduce el riesgo de cavitación. A menudo incluyen filtros integrados y válvulas de retención que evitan el retroceso del flujo. Su operación puede ser automática, controlada desde el panel de instrumentos, o activarse solo en fases críticas como el despegue, ascenso o aterrizaje.

Aplicaciones:

• En helicópteros con sistemas de inyección de combustible, como ciertos modelos Enstrom 280FX o RotorWay A600 Talon.
• En helicópteros con carburadores situados por encima del nivel del depósito, donde la gravedad no es suficiente para garantizar el flujo.
• En diseños con bombas de alta presión, que requieren una alimentación previa estable para funcionar correctamente.

3. La carburación en los motores de pistón aeronáuticos

3.1 Generalidades

La carburación es el proceso mediante el cual se forma la mezcla aire-combustible que alimentará la cámara de combustión de un motor de encendido por chispa. Esta mezcla debe tener una proporción adecuada para asegurar una combustión completa, eficiente y estable en todas las fases del vuelo.

El componente encargado de realizar esta mezcla es el carburador, un dispositivo mecánico que dosifica el combustible y lo atomiza en el flujo de aire que entra al motor. Su funcionamiento se basa en el efecto Venturi: una disminución de presión en una zona estrecha del conducto de admisión provoca la aspiración del combustible desde un surtidor, mezclándolo con el aire que fluye hacia los cilindros.

Aunque muchos motores modernos emplean sistemas de inyección electrónica, el carburador sigue siendo común en motores de aviación ligera por su simplicidad, bajo coste y facilidad de mantenimiento.

3.2 Circuito de combustible en sistemas con carburador

El circuito de combustible es el conjunto de conductos, bombas, filtros y dispositivos que permiten transportar el combustible desde los depósitos hasta el carburador, y de allí hacia los cilindros del motor.

Componentes principales del circuito:

1. Depósitos de combustible: Almacenan el carburante. Pueden estar situados en el fuselaje o en el interior de las palas (en casos especiales).
2. Tuberías de alimentación: Conducen el combustible desde los depósitos hacia el resto del sistema.
3. Filtros de combustible: Retienen impurezas que puedan dañar el motor o bloquear el carburador. Están situados en línea o cerca de la bomba.
4. Bombas de combustible: Según el diseño, puede haber una bomba mecánica, una eléctrica auxiliar, o no utilizarse bomba (en alimentación por gravedad).
5. Llaves de paso: Permiten abrir o cerrar el flujo, cambiar entre depósitos o cortar el suministro en caso de emergencia.
6. Carburador: Mezcla el aire con el combustible en proporción adecuada y regula su entrada al motor.

El combustible es extraído por gravedad o impulsado por una bomba desde los depósitos principales. Antes de llegar al carburador, el combustible pasa por un filtro que elimina partículas sólidas o agua. Si el sistema utiliza una bomba, el combustible es presurizado para asegurar un caudal constante, especialmente en maniobras o actitudes inusuales. El carburador recibe el combustible y lo dosifica según el caudal de aire que aspira el motor. En el Venturi, la depresión succiona el combustible desde el surtidor principal. Dentro del carburador se forma una mezcla aire-combustible atomizada que luego es dirigida hacia el múltiple de admisión y de ahí a los cilindros. En algunas aeronaves el piloto puede ajustar la proporción aire/combustible mediante una palanca de mezcla, especialmente útil en altitud para evitar mezclas demasiado ricas, en el caso de los helicópteros Robinson únicamente algunos modelos de R22 Beta II y Mariner II disponen de un vernier que permite realizar ajustes en la mezcla pero la mayoría de aeronaves con motor pistón de este fabricante tienen el control de mezcla automático que hace que en cualquier condición de vuelo la mezcla esté siempre rica salvo para el apagado del motor.

Este sistema de carburación, aunque sencillo, es eficaz y fiable. Sin embargo, es susceptible a ciertos fenómenos como el congelamiento del carburador (por enfriamiento adiabático del aire y evaporación del combustible), motivo por el cual muchos helicópteros incorporan un sistema de calefacción del carburador, activado por el piloto cuando las condiciones lo requieren.

3.3 El carburador: estructura, funcionamiento y limitaciones

El carburador es uno de los componentes más característicos de los motores de pistón de encendido por chispa. Como hemos visto anteriormente, su misión es asegurar una mezcla homogénea y adecuada de aire y combustible, regulando la cantidad de mezcla que entra al motor en función de la demanda de potencia.

3.3.1 Componentes principales del carburador

Aunque existen distintos tipos de carburadores, el más común en motores aeronáuticos es el de cámara de flotador y efecto Venturi. Sus componentes esenciales son:

• Conducto de aire o Venturi: Es una sección estrechada en forma de tobera convergente-divergente. A medida que el aire pasa por el estrechamiento, su velocidad aumenta y su presión disminuye (efecto Venturi), lo que permite aspirar el combustible desde el surtidor.
• Orificio dosificador: Orificio calibrado por donde se libera el combustible desde la cámara de flotador al Venturi. Su tamaño determina la riqueza de la mezcla.
• Cámara de flotador: Depósito interno donde se mantiene el combustible a nivel constante. Un flotador con una válvula de aguja regula la entrada de combustible para evitar desbordes.
• Difusor o atomizador: Ayuda a romper el combustible en pequeñas gotas y lo mezcla con el aire que pasa a gran velocidad.
• Mariposa de gases: Válvula giratoria que regula la cantidad de mezcla aire-combustible que entra al motor. Está controlada por el piloto mediante la palanca de gases.

3.3.2.     Funcionamiento del carburador

El carburador actúa como un mezclador dinámico entre el aire aspirado por el motor y el combustible proveniente del depósito. Su principio de funcionamiento se basa en la depresión generada en el Venturi. El pistón, al bajar en su carrera de admisión, genera una depresión en el múltiple de admisión. Esto provoca la entrada de aire exterior a través del conducto del carburador. En la zona estrecha del conducto, la velocidad del aire aumenta y su presión disminuye. Esta caída de presión es suficiente para aspirar el combustible desde la cámara de flotador. El combustible es expulsado por el atomizador, se mezcla con el aire y se atomiza en finas gotas, formando una mezcla adecuada que fluye hacia los cilindros. La mariposa de gases controla cuánto de esa mezcla entra al motor (potencia), mientras que la palanca de mezcla permite ajustar la proporción aire/combustible (relación estequiométrica), vital a distintas altitudes para evitar pérdidas de rendimiento o fallos por mezcla rica o pobre.

3.3.3 Congelamiento del carburador

Uno de los principales problemas asociados al carburador en aviación es el congelamiento interno. Este fenómeno puede ocurrir incluso en condiciones de temperatura ambiente moderada, y puede afectar gravemente el rendimiento o incluso provocar una parada de motor si no se detecta a tiempo.

Causas del congelamiento:

1. Enfriamiento adiabático del aire , es decir sin intercambio de calor, al pasar por el Venturi lo que aumenta su velocidad y disminuye su temperatura.
2. Evaporación del combustible, que extrae calor del entorno (efecto endotérmico).
3. Presencia de humedad en el aire, que se condensa y congela sobre las superficies frías del carburador.

Estos tres factores pueden hacer que la temperatura interna del carburador descienda rápidamente por debajo de 0 °C, incluso si la temperatura exterior está entre 5 y 20 °C y la humedad relativa es alta.

Una de las consecuencias del congelamiento es formación de hielo en el Venturi o cerca de la mariposa de gases eso puede provocar una obstrucción parcial o total del paso de mezcla lo que lleva a una pérdida progresiva de potencia, funcionamiento irregular, aumento del régimen de mezcla rica y posible parada del motor.

Para prevenir o corregir este fenómeno, la mayoría de los helicópteros equipados con carburador disponen de un sistema de calefacción del carburador. Este dispositivo canaliza aire caliente desde las zonas cercanas al escape o un intercambiador térmico. El piloto puede activarlo manualmente mediante una palanca o interruptor cuando existen condiciones favorables para la formación de hielo. En algunos casos, es automático o termorregulado. El uso adecuado del sistema de calefacción es una parte crítica del procedimiento de operación de aeronaves con carburador, y debe aplicarse preventivamente, no solo cuando ya se manifiestan los síntomas de congelamiento.

3.4 Inyección continua de combustible a baja presión en motores de pistón aeronáuticos

3.4.1 Generalidades

La inyección continua de combustible a baja presión es un sistema que suministra combustible de manera constante y uniforme a los cilindros del motor, manteniendo una presión relativamente baja en comparación con sistemas de inyección directa de alta presión. A diferencia de los carburadores, que dependen del efecto Venturi para mezclar el aire y el combustible, este sistema inyecta el combustible directamente en el flujo de aire antes de que entre en la cámara de combustión, mejorando la atomización y distribución de la mezcla.  Aunque la mayoría de los helicópteros ligeros con motores de pistón, como el Robinson R22 y el Schweizer 300, utilizan sistemas de carburación por su simplicidad y costo, existen modelos que incorporan sistemas de inyección de combustible. Por ejemplo, el Enstrom 280FX está equipado con un motor Lycoming HIO-360 que utiliza inyección de combustible, mejorando la eficiencia y el rendimiento del motor. Sin embargo, la inyección continua de combustible a baja presión es más común en aeronaves de ala fija que en helicópteros.​

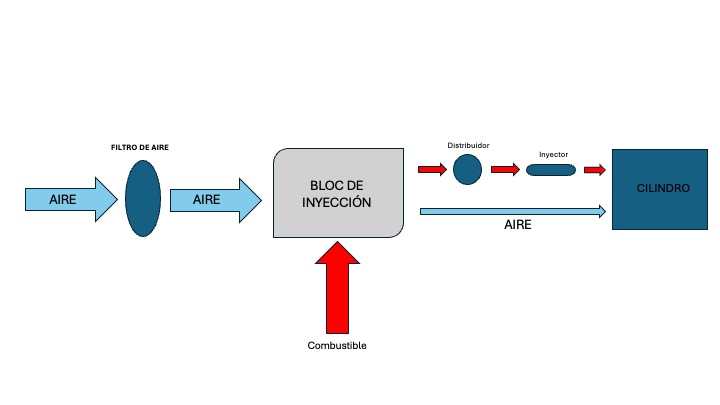

3.4.2 Componentes y funcionamiento del sistema de inyección continua a baja presión

Componentes principales:

1. Bomba de combustible accionada por el motor: Proporciona un flujo constante de combustible desde los depósitos hacia el sistema de inyección.​
2. Unidad de control de aire/combustible: Regula la cantidad de combustible inyectado en función del flujo de aire y las demandas del motor.​
3. Colector de combustible (distribuidor): Distribuye el combustible de manera uniforme a cada boquilla de inyección.​
4. Boquillas de descarga (inyector): Inyectan el combustible atomizado en el flujo de aire que se dirige a cada cilindro.​
5. Bomba de combustible auxiliar: Proporciona presión adicional durante el arranque y en situaciones críticas.​
6. Indicadores de presión y flujo de combustible: Permiten al piloto monitorear el rendimiento del sistema.​

El sistema opera suministrando combustible de manera continua a las boquillas de inyección, donde se mezcla con el aire antes de entrar en las cámaras de combustión. La unidad de control ajusta la cantidad de combustible en función del flujo de aire y la posición del acelerador, asegurando una mezcla óptima para las condiciones de operación. Este enfoque mejora la eficiencia de la combustión y reduce la formación de depósitos en comparación con los sistemas de carburación.​

3.4.3 El fenómeno del vapor lock

El vapor lock es una condición en la que el combustible líquido se vaporiza prematuramente en las líneas de suministro, formando burbujas de vapor que pueden bloquear el flujo continuo hacia el motor. Este fenómeno es más probable en condiciones de alta temperatura o altitud, donde la presión atmosférica es menor.​

Es causado por altas temperaturas ambientales que pueden elevar la temperatura del combustible en las líneas, favoreciendo su vaporización.​ La disminución de la presión atmosférica en altitud elevada reduce el punto de ebullición del combustible y puede favorecer la evaporación del combustible.​ Finalmente, el calor irradiado del motor puede calentar las líneas de combustible, especialmente si están cerca del motor o del sistema de escape.​

Las consecuencias de un vapor lock pueden ser la pérdida de potencia debido a una mezcla pobre causada por la interrupción del flujo de combustible o bien fallos en el motor si el suministro de combustible se ve gravemente afectado.​

Para prevenir este fenómeno se pueden aislar las líneas de combustible para protegerlas del calor excesivo. ​El uso de bombas de combustible auxiliares puede mantener la presión en el sistema y ayudar a eliminar las burbujas de vapor.​ Pero una operación cuidadosa en condiciones propensas al vapor lock es imprescindible, como evitar ascensos rápidos en días calurosos o minimizar el tiempo en tierra con el motor en marcha bajo altas temperaturas.​

3.5 Sistema de inyección puntual alta presión

Este sistema de inyección es uno de los más utilizados en motores diésel tradicionales, especialmente en aplicaciones donde se requiere robustez, precisión y facilidad de mantenimiento, como en maquinaria pesada, camiones y algunos motores aeronáuticos antiguos. Este sistema se encarga de suministrar el combustible de forma dosificada y sincronizada a cada cilindro del motor, asegurando una combustión eficiente.

 3.5.1 Componentes principales

1. Bomba de inyección en línea: Es el corazón del sistema. Está compuesta por varios elementos de bombeo dispuestos uno tras otro, cada uno asignado a un cilindro. Cada émbolo (pistón de la bomba) comprime el combustible y lo envía directamente al inyector correspondiente.
2. Inyectores: Son válvulas de precisión que pulverizan el diésel a alta presión dentro de la cámara de combustión, formando una nube fina de combustible que facilita una ignición rápida y completa.
3. Regulador mecánico o electrónico: Controla la cantidad de combustible que entrega cada émbolo de la bomba, y también el momento exacto de la inyección. Puede ser un sistema puramente mecánico en diseños antiguos o asistido electrónicamente en sistemas más modernos.
4. Conductos de alta presión: Tubos especialmente diseñados para soportar presiones muy elevadas (hasta 1500 bar o más), que transportan el combustible desde la bomba hacia cada inyector sin pérdida significativa de presión.

 3.5.2 Funcionamiento

Cada elemento de la bomba en línea actúa como una pequeña bomba independiente. Su funcionamiento está sincronizado con el ciclo de trabajo del motor. A través de un árbol de levas, se acciona cada émbolo para comprimir el combustible y enviarlo al inyector en el momento justo según la secuencia de encendido del motor.
La cantidad de combustible inyectado no se regula variando el tiempo de apertura del inyector como en los sistemas modernos tipo common rail, sino modificando la carrera útil del émbolo dentro de la bomba mediante una cremallera rotativa que ajusta el volumen desplazado.

3.6 La mezcla carburada en motores de pistón

3.6.1 Generalidades

La mezcla carburada es la combinación de aire y combustible que entra en la cámara de combustión de un motor de pistón de encendido por chispa. Esta mezcla debe tener proporciones precisas para garantizar una combustión eficiente, completa y segura. La forma en que se prepara y ajusta esta mezcla tiene una influencia directa en el rendimiento del motor, la temperatura de funcionamiento, el consumo de combustible, e incluso en la durabilidad de los componentes internos.

Componentes de la mezcla

• Aire: Contiene oxígeno, necesario para oxidar (quemar) el combustible. Su composición es aproximadamente 21% oxígeno y 78% nitrógeno.
• Combustible: En motores de aviación con carburador o inyección, el combustible más común es la Avgas 100LL(gasolina de aviación de bajo contenido de plomo).

La mezcla carburada se produce en el carburador o en el sistema de inyección, y se distribuye hacia los cilindros a través del múltiple de admisión.

3.6.2 Relación aire-combustible y potencia

La proporción entre la masa de aire y la masa de combustible en la mezcla se denomina relación aire-combustible (AFR, por sus siglas en inglés). Esta relación es un factor clave para el desarrollo de potencia en el motor:

• Una mezcla demasiado rica (más combustible del necesario) produce una combustión incompleta, pérdida de eficiencia y mayor acumulación de residuos.
• Una mezcla demasiado pobre (menos combustible del necesario) puede provocar detonaciones, temperaturas excesivas y daños al motor.

La mezcla ideal desde el punto de vista teórico se conoce como mezcla estequiométrica, y para la gasolina tiene una relación aproximada de:

• 14,7:1 en masa (14,7 partes de aire por 1 de combustible).

Sin embargo, esta mezcla no es la que proporciona mayor potencia ni mayor eficiencia térmica. En los motores de aviación se utilizan relaciones adaptadas a distintos regímenes de operación:

3.6.3      Ventajas y desventajas de una mezcla rica

En condiciones de alta potencia, como el despegue o ascenso, se utiliza una mezcla enriquecida (por ejemplo, relación 12,5:1 o incluso más rica, es decir, λ = 0,85, siendo λ la relación de riqueza), lo que aporta algunos beneficios como reducir la temperatura de los gases de escape (EGT), ayudando a refrigerar internamente el motor. Disminuir el riesgo de detonación (autoignición), especialmente en regímenes exigentes y asegurar una combustión completa incluso con variaciones de presión o flujo de aire. Aunque también presenta algunas desventajas como un mayor consumo específico de combustible. La formación de depósitos de carbono y plomo en las bujías y cámaras de combustión o la pérdida de eficiencia térmica y autonomía.

Por otro lado, operar con una mezcla demasiado pobre (λ > 1, es decir, exceso de aire), especialmente a altas potencias, puede causar un aumento en la temperatura de la cámara de combustión, detonaciones y posibles daños estructurales en válvulas o pistones.

4. Enfriamiento de Motores de Pistón en Aviación

4.1 ¿Por qué es necesario enfriar un motor de pistón?

Durante el funcionamiento, un motor de pistón convierte la energía química del combustible en energía mecánica mediante combustión. Este proceso genera temperaturas muy elevadas, especialmente en la cabeza del cilindro, las válvulas de escape y el colector de escape.

Si el calor no se disipa eficientemente, se pierde eficiencia (por detonación o autoencendido), se dañan componentes como pistones, cilindros y válvulas acelerando el desgaste del motor.

 Temperaturas típicas:

• Culatas: entre 150 °C y 250 °C, dependiendo de la carga y la refrigeración.
• Pistones: hasta 300 °C en la corona.
• Colector de escape: puede superar los 600–700 °C, e incluso más en algunos casos.
• Temperatura del aceite: idealmente entre 80 °C y 110 °C.
• Temperatura de los gases de escape (EGT): entre 600 y 900 °C, y puede alcanzar los 1000 °C en régimen alto.

Por eso, todos los motores de pistón, especialmente en aviación, requieren un sistema de enfriamiento eficiente para operar con seguridad y longevidad.

4.2.  Enfriamiento por líquido

El sistema de enfriamiento por líquido utiliza un fluido refrigerante, compuesto habitualmente por una mezcla de agua y glicol, que circula por una serie de conductos internos alrededor de los cilindros y culatas del motor. Su función es absorber el calor generado durante el proceso de combustión y transportarlo hacia un intercambiador de calor donde puede ser disipado al ambiente.

Este tipo de sistema permite un control térmico más preciso y homogéneo, lo que resulta especialmente útil en condiciones de operación exigentes, como climas extremos o regímenes prolongados de alta potencia, donde la refrigeración por aire puede resultar insuficiente.

4.2.2 Componentes principales

• Radiador o intercambiador de calor: Encargado de disipar al exterior el calor absorbido por el refrigerante, mediante el paso de aire forzado o natural.

• Bomba de refrigerante: Generalmente centrífuga y accionada por el propio motor, asegura la circulación continua del fluido a través del circuito. (Nota: este componente no está presente en motores refrigerados por aire, como los Lycoming del R22 o R44).

• Termostato: Dispositivo que regula el flujo del refrigerante en función de la temperatura del motor, permitiendo un calentamiento inicial más rápido y evitando sobreenfriamiento en crucero.

• Ventilador auxiliar: Utilizado en condiciones de baja velocidad o en tierra, donde el flujo de aire natural es insuficiente para asegurar la refrigeración.

• Depósito de expansión y mangueras: Permiten compensar la dilatación del fluido con la temperatura y facilitan el mantenimiento del sistema.

El ciclo se cierra cuando el refrigerante caliente llega al radiador, donde cede el calor al aire exterior, y luego retorna al motor para continuar el proceso de enfriamiento.

En el mundo aerononáutico y concretamente en los helicópteros existen pocas aeronaves que usen este sistema de enfriamiento. Pero podemos mencionar al LCA LH 212 Delta que es un helicóptero ultraligero italiano cuyo primer vuelo se realizó en el 2010.

4.3 Enfriamiento por aire

El sistema de enfriamiento por aire es uno de los métodos más utilizados en los motores a pistón aeronáuticos, especialmente en aeronaves ligeras y helicópteros clásicos. Su simplicidad, bajo peso relativo y fiabilidad en condiciones operativas variables lo convierten en una solución práctica para mantener bajo control las elevadas temperaturas que se generan en los cilindros durante la combustión.

A diferencia de los sistemas de enfriamiento por líquido, que como he visto antes utilizan un fluido intermedio para extraer y disipar el calor, el enfriamiento por aire opera por contacto directo entre las superficies calientes del motor y el flujo de aire exterior. Para maximizar la transferencia térmica, se recurre al uso de aletas de refrigeración: superficies metálicas de alta conductividad térmica —generalmente aluminio o aleaciones de aluminio— dispuestas radialmente sobre los cilindros y culatas. Estas aletas incrementan significativamente la superficie de disipación, permitiendo que el aire arrastre eficientemente el calor lejos del motor.

4.3.1 Componentes principales

Aletas de refrigeración en cilindros y culatas: Las aletas actúan como disipadores térmicos pasivos. Su geometría (espesor, altura, separación y número) está cuidadosamente diseñada para asegurar una transferencia de calor efectiva sin comprometer la resistencia estructural del cilindro. Una aleta mal diseñada o deteriorada puede inducir zonas de sobrecalentamiento local, generando tensiones térmicas que comprometen la vida útil del componente.

Capó canalizador de aire (shroud o cowling): El flujo de aire alrededor del motor necesita ser guiado con precisión. Para ello, el capó o carenado externo cumple una función aerodinámica y térmica. No sólo protege el motor de objetos extraños (FOD, por sus siglas en inglés), sino que además forma un túnel forzado que canaliza el aire hacia las zonas críticas del motor. Su diseño debe permitir tanto una buena ventilación en vuelo como un enfriamiento suficiente en operación en tierra o en estacionario prolongado.

Conductos o deflectores internos: Son elementos internos del sistema de carenado que dirigen el flujo de aire específicamente hacia los puntos donde se generan mayores cargas térmicas, como las zonas de escape, los orificios de bujías o la base de los cilindros. Los deflectores están hechos generalmente de aluminio o acero inoxidable y deben sellarse bien para evitar fugas de aire que disminuyan la eficiencia del sistema.

Ventilador forzado (en casos necesarios): En configuraciones donde el flujo de aire externo no es suficiente —por ejemplo, en motores montados verticalmente como los de muchos helicópteros, o cuando el vehículo opera mucho tiempo en tierra—, se incorpora un ventilador centrífugo o axial acoplado al cigüeñal o a un eje secundario. Este ventilador asegura una circulación de aire continua incluso en ausencia de avance, fundamental para evitar el sobrecalentamiento durante las operaciones estacionarias.

Algunos helicópteros que usan enfriamiento por aire son los Robinson R22 y R44
Usan motores Lycoming O-320/O-540, enfriados por aire. Tienen una toma de aire forzado y deflectores para dirigirlo a los cilindros.

Este sistema es más ligero y simple que el de líquido, con menos componentes susceptibles de fallo.

4.4. Problemas y desafíos de ambos sistemas

Cuando hablamos del enfriamiento por aire en motores de pistón de helicópteros, uno de los principales retos es lograr una distribución térmica uniforme entre los cilindros, algo especialmente complejo en configuraciones opuestas horizontales. Este tipo de sistema también resulta más vulnerable a las condiciones externas, como la altitud y la temperatura ambiente. En situaciones como el vuelo estacionario prolongado o el funcionamiento en tierra, donde el flujo de aire es mínimo, el riesgo de sobrecalentamiento se incrementa notablemente. Por ello, el diseño del sistema cobra una importancia crítica: se requiere una disposición eficiente de deflectores y carenados (cowling), ya que cualquier fuga en el flujo de aire puede comprometer el rendimiento del sistema.

Por otro lado, el enfriamiento por líquido ofrece ciertas ventajas, pero también conlleva una serie de complejidades. Al tratarse de un sistema más sofisticado, implica mayor peso debido a componentes adicionales como mangueras, bomba y radiador. Además, siempre está latente el riesgo de fugas de refrigerante o de fallos en la bomba, lo que puede provocar fenómenos como la ebullición del líquido o la cavitación. Este sistema también demanda un mantenimiento más riguroso y frecuente. En el ámbito aeronáutico, su implementación no solo requiere un diseño meticuloso, sino también cumplir con estrictas certificaciones que aseguren su funcionamiento seguro, especialmente en caso de que el ventilador o la bomba dejen de operar.

5. Lubricación

5.1 Generalidades

La lubricación en los motores de pistón es fundamental para garantizar su correcto funcionamiento, durabilidad y eficiencia. Su propósito principal es reducir la fricción entre las superficies metálicas móviles, disipar calor, evitar la corrosión, arrastrar partículas contaminantes y formar un sello parcial entre los anillos del pistón y la pared del cilindro.

En aviación, la lubricación adquiere un papel crítico debido a las exigentes condiciones operativas: variaciones de altitud, temperaturas extremas, cargas constantes y la necesidad de confiabilidad absoluta. Existen principalmente dos sistemas de lubricación: cárter húmedo y cárter seco.

5.2 Lubricación con Cárter húmedo

5.2.1 Descripción

En este sistema, el aceite se almacena directamente en la parte inferior del motor, en concreto en la parte inferior del block. Desde allí, una bomba lo aspira y lo distribuye a las distintas partes del motor. Es el sistema más sencillo y liviano, común en motores de aviación ligeros como los Lycoming y Continental utilizados en helicópteros como el Robinson R22 y R44. Como observación, este sistema no permite el vuelo inversado.

5.2.2 Funcionamiento

En el sistema de lubricación con cárter húmedo, el aceite se almacena en la parte inferior del motor, en un compartimiento llamado cárter. Durante el funcionamiento, una bomba de aceite, accionada mecánicamente por el motor, aspira el aceite desde el cárter y lo hace pasar por un filtro que elimina impurezas. Luego, el aceite limpio se distribuye a través de conductos internos hacia los componentes críticos del motor: cojinetes del cigüeñal, muñones de biela, árbol de levas, pistones, paredes del cilindro y tren de válvulas. Tras lubricar y enfriar estas partes móviles, el aceite regresa al cárter por gravedad, donde el ciclo vuelve a comenzar.

Un elemento clave en este sistema es el termostato del aceite o válvula termostatica, que regula su flujo hacia el radiador de aceite en función de la temperatura. Cuando el motor está frío, el termostato permanece cerrado o parcialmente abierto, lo que impide que el aceite pase por el radiador. De este modo, el aceite alcanza más rápidamente su temperatura óptima de funcionamiento, mejorando la lubricación desde el arranque y reduciendo el desgaste por fricción en condiciones de baja temperatura. Además, al restringir el flujo de aceite hacia el radiador, el sistema incrementa ligeramente la presión en el circuito, lo que garantiza una buena lubricación desde los primeros segundos de operación.

A medida que la temperatura del aceite aumenta, el termostato comienza a abrirse de forma progresiva, permitiendo que parte o la totalidad del flujo pase por el radiador, donde el aceite se enfría antes de retornar al motor. Este control térmico mantiene estable la temperatura del aceite, evitando tanto el sobrecalentamiento como la operación prolongada con el aceite demasiado frío.

Durante el arranque en frío, la temperatura del aceite puede estar por debajo de los 20 °C. En estas condiciones, el aceite es más viscoso, la presión del sistema puede ser alta, y el termostato permanece cerrado. No se debe exigir potencia al motor hasta que el aceite alcance al menos los 50 °C. La temperatura ideal de operación del aceite se encuentra generalmente entre los 70 °C y 90 °C, dependiendo del fabricante. Superar los 120 °C puede considerarse límite, ya que a partir de ahí el aceite empieza a perder propiedades lubricantes y se acelera su oxidación.

Por otro lado, una presión de aceite anormalmente alta con el motor frío puede ser normal momentáneamente, pero si persiste podría indicar una obstrucción o un fallo en el regulador de presión. Con el motor caliente, una caída excesiva de presión, especialmente en ralentí, puede evidenciar desgaste interno o pérdida de viscosidad del aceite.

Este sistema de cárter húmedo, aunque simple, requiere un diseño cuidadoso del circuito de aceite y de los deflectores del cárter, especialmente en motores aeronáuticos, para asegurar una lubricación constante incluso durante maniobras en vuelo, donde la actitud del motor y la aceleración pueden afectar el comportamiento del aceite dentro del cárter.

5.3 Lubricación con Cárter seco

En los motores de pistón que emplean sistema de lubricación por cárter seco, el aceite no se almacena en el interior del motor, sino en un depósito externo presurizado, separado físicamente del bloque motor. Este diseño resuelve las limitaciones operativas del cárter húmedo, permitiendo una lubricación confiable bajo condiciones extremas de vuelo, incluyendo vuelo invertido, maniobras acrobáticas, operaciones con alta carga G positiva o negativa, y ángulos de inclinación severos.

A diferencia del sistema de cárter húmedo, en el cárter seco la cavidad inferior del motor no cumple función de almacenamiento. En cambio, una o más bombas de recuperación (scavenge pumps) extraen el aceite del cárter inmediatamente después de su paso por los componentes móviles, y lo transfieren hacia el depósito externo de aceite. Estas bombas suelen tener caudal mayor que la bomba principal de presión, para asegurar que no quede aceite acumulado dentro del motor y que el retorno sea eficiente incluso con movimiento de aeronave.

El depósito externo está diseñado para mantener una separación entre el aire y el aceite, incorporar deflectores internos para evitar espumación, y permitir una gestión térmica más eficiente. Además, es habitual que se incluya un radiador de aceite en el circuito, por donde el fluido pasa antes de retornar al motor, disipando parte del calor acumulado durante su recorrido por las partes calientes del sistema.

La bomba de presión, normalmente también de engranajes o trocoidal, aspira el aceite desde este depósito externo y lo distribuye a través del filtro hacia los pasajes de lubricación del motor, de forma muy similar a como ocurre en un sistema de cárter húmedo. El diseño del sistema debe asegurar un suministro constante de presión y caudal independientemente de la orientación del motor o el comportamiento dinámico de la aeronave.

Otra característica clave del sistema de cárter seco es su compatibilidad con un separador de aire y aceite (de-aerator). Durante la recuperación, el aceite puede mezclarse con aire debido al movimiento turbulento dentro del motor. Este aire debe ser eliminado antes de que el aceite regrese al depósito, ya que la espumación compromete la presión hidráulica y la capacidad lubricante del sistema.

El sistema suele incluir también una válvula termostática que controla el paso del aceite al radiador en función de la temperatura. Durante el arranque en frío, el aceite bypasea el radiador para alcanzar rápidamente su temperatura ideal de operación, que como en el sistema de cárter húmedo, se encuentra entre 80 y 110 °C, con un límite operativo cercano a los 120–130 °C.

Desde el punto de vista operativo, el sistema de cárter seco ofrece claras ventajas:

• Permite vuelo invertido y maniobras acrobáticas sin pérdida de lubricación.
• Mejora la refrigeración del aceite, ya que el depósito puede situarse estratégicamente y ventilarse mejor.
• Reduce el riesgo de espuma o cavitación, especialmente con bombas bien diseñadas y separadores adecuados.
• Facilita el control térmico y la inspección del sistema mediante acceso directo al depósito.

Sin embargo, también implica mayor complejidad, con más componentes, líneas de aceite más largas, riesgo de fugas externas y mayor peso. Su uso está justificado en aeronaves con altos requerimientos dinámicos, motores de alto rendimiento, y en aplicaciones acrobáticas, donde las limitaciones del cárter húmedo resultarían inaceptables.

Este sistema es común en aviones de acrobacia, aeronaves militares, y también en conversiones aeronáuticas de motores automotrices de alto rendimiento, como los utilizados en algunos UAVs o helicópteros experimentales que operan con motores diésel de automoción adaptados.

5.4 Lubricantes

            5.4.1 Tipo de Aceite

En aviación, especialmente en motores de pistón, se emplean fundamentalmente dos tipos de aceites: aceites minerales puros y aceites minerales con dispersantes de cenizas. No deben confundirse con los aceites sintéticos utilizados en motores turbohélice o turboeje, cuya formulación responde a requisitos térmicos y químicos distintos.

Aceite mineral puro (straight mineral oil):
Es un lubricante derivado directamente del refinado del petróleo, sin aditivos detergentes ni dispersantes. Se utiliza habitualmente durante el período de rodaje (break-in) de motores nuevos o recién reacondicionados, ya que permite un asentamiento óptimo de los segmentos del pistón sobre las camisas. Su capacidad de limpieza es limitada, por lo que no debe utilizarse prolongadamente en motores en servicio normal, ya que tiende a formar depósitos.

Aceite mineral con aditivos dispersantes (ashless dispersant oil, AD):
Es el aceite más comúnmente utilizado en operación regular. Contiene aditivos químicos dispersantes que mantienen las partículas contaminantes (como carbono, residuos de combustión o lodos metálicos) en suspensión dentro del fluido, evitando que se depositen sobre las superficies internas del motor. Estos aceites se identifican por denominaciones como SAE 15W-50, 20W-50, etc., y deben ser formulados específicamente para motores aeronáuticos de pistón, ya que su compatibilidad con juntas, tolerancias térmicas y temperaturas extremas difiere de los aceites automotrices.

Existen además aceites multigrado y monogrado. Los aceites multigrado, como el Phillips 20W-50, permiten un mejor arranque en frío y una lubricación estable en régimen de alta temperatura. Los aceites monogrado, como el Aeroshell W100 (SAE 50), tienen un rango de viscosidad más estrecho y suelen usarse en climas cálidos o cuando lo exige el fabricante.

5.4.2 Características del aceite lubricante

Los lubricantes deben cumplir con una serie de propiedades físicas y químicas que aseguren su funcionamiento óptimo en un motor aeronáutico, donde las exigencias térmicas y mecánicas son muy superiores a las de la automoción terrestre.

Viscosidad:
Es la medida de la resistencia del aceite al flujo. Una viscosidad adecuada asegura que el aceite forme una película lubricante entre superficies sin romperse. En frío, una viscosidad demasiado alta dificulta el arranque y la circulación inicial; en caliente, una viscosidad demasiado baja puede causar pérdida de presión y lubricación deficiente. La viscosidad se mide a distintas temperaturas, por ejemplo, 100 °C y 40 °C, y se clasifica según normas SAE. En aviación, la estabilidad de la viscosidad frente a la temperatura es crucial.

Adhesividad/Untuosidad (untuosidad):
Es la capacidad del aceite de adherirse a las superficies metálicas y formar una película continua, incluso bajo condiciones de alta presión o temperatura. Esta propiedad garantiza que el aceite siga lubricando aunque haya interrupciones momentáneas del flujo, como durante el arranque en seco o transiciones rápidas de régimen.

Punto de inflamación (flash point):
Es la temperatura mínima a la que los vapores del aceite forman una mezcla inflamable con el aire y pueden encenderse en presencia de una fuente de ignición. Cuanto más alto sea el punto de inflamación, mayor será la seguridad térmica del aceite en operación. Para aceites aeronáuticos, el punto de inflamación suele situarse por encima de los 200 °C.

Punto de combustion (fire point):
Es la temperatura a la cual el aceite continúa ardiendo una vez encendido. Es siempre superior al punto de inflamación y se considera una medida más estricta de seguridad contra incendios en caso de fugas o sobre calentamientos.

Punto de congelación o fluidez:
Es la temperatura más baja a la cual el aceite puede seguir fluyendo. Un aceite con un punto de fluidez demasiado alto podría solidificarse en condiciones de baja temperatura ambiental, dificultando el arranque del motor. Esto es especialmente crítico en aviación general que opera en zonas frías o en altura.

Solubilidad y estabilidad química:
El aceite debe tener una buena capacidad para disolver ciertos productos de la combustión y mantenerlos en suspensión sin formar lodos ni depósitos. Además, debe ser químicamente estable frente a la oxidación, la humedad, los gases de combustión y los materiales metálicos del motor. Los aceites de calidad aeronáutica incluyen aditivos antioxidantes y antiespumantes para garantizar un comportamiento estable durante largos periodos de uso.

6. Encendido del motor de pistón

            6.1 Generalidades

El encendido de un motor a pistón en aviación es un proceso crítico que marca la transición desde el estado estático del motor hasta el régimen autosostenido de combustión interna. A diferencia de los motores eléctricos o turbinas, un motor de combustión interna no puede arrancar por sí solo; requiere una fuente externa de energía mecánica para superar la resistencia inicial de los componentes internos y alcanzar un régimen de rotación suficiente que permita la formación y encendido de la mezcla aire-combustible.

Este proceso de puesta en marcha se inicia mediante el motor de arranque (starter), un pequeño motor eléctrico de alta potencia acoplado al cigüeñal a través de un engranaje de ataque, generalmente tipo piñón bendix o solenoide de acoplamiento. Su función es hacer girar el motor a una velocidad mínima de rotación, suficiente para aspirar mezcla a través del carburador o sistema de inyección, comprimirla y permitir que las bujías, energizadas por las magnetos, produzcan la chispa que inicia la combustión.

Durante esta fase, el régimen de giro del cigüeñal oscila típicamente entre 50 y 80 revoluciones por minuto (RPM), dependiendo del diseño del motor, su compresión y temperatura ambiente. Este régimen, aunque bajo comparado con el régimen operativo (que puede superar los 2700 RPM en algunos motores), es suficiente para que el ciclo de combustión comience, siempre que la mezcla y la chispa sean adecuadas.

En climas fríos o en motores con alta relación de compresión, puede ser necesario el uso de sistemas auxiliares de preencendido o calentamiento, como primes manuales, resistencias de precalentamiento, o incluso sistemas de inyección de combustible enriquecida (priming system), para facilitar el arranque.

Una vez que el primer ciclo de combustión tiene lugar, el motor comienza a girar por sí mismo, y el starter se desengrana automáticamente. A partir de ese momento, las magnetos (en motores convencionales con encendido independiente) o el sistema electrónico de encendido, toman el control de la generación de chispa para mantener la secuencia normal de funcionamiento.

El sistema de encendido, que incluye el motor de arranque, las magnetos, bujías, y cableado de alta tensión, debe ser revisado regularmente y mantenerse en condiciones óptimas, ya que una falla en cualquiera de sus componentes puede impedir el arranque o provocar un encendido intermitente o desfasado, con consecuencias operativas graves.

            6.2 Encendido de la mezcla carburada

El encendido de la mezcla carburada es una de las fases fundamentales del ciclo de combustión interna en motores de pistón. Ocurre al final del tiempo de compresión, cuando el pistón ha alcanzado casi el punto muerto superior (PMS), momento en el que la mezcla aire-combustible se encuentra comprimida y preparada para ser encendida por una chispa eléctrica generada en el interior de la cámara de combustión.

Este proceso no es espontáneo, sino que requiere un sistema de encendido que garantice una chispa confiable, sincronizada y con suficiente energía para inflamar la mezcla de forma controlada. En motores aeronáuticos, este sistema está diseñado con especial énfasis en la redundancia, simplicidad y autonomía, ya que su funcionamiento debe ser fiable incluso en caso de fallo de otros sistemas eléctricos a bordo.

6.2.1 Componentes principales del sistema de encendido

a. Magnetos
A diferencia de los motores automotrices, donde las bujías son alimentadas eléctricamente desde una batería a través de una bobina de encendido, los motores aeronáuticos emplean magnetos: generadores eléctricos autónomos de alta tensión que funcionan mediante inducción magnética, acoplados mecánicamente al motor. Cada magneto genera corriente alterna de alta tensión sin depender de la batería o del sistema eléctrico del avión.Cada motor cuenta con dos magnetos independientes (izquierdo y derecho), lo que permite alimentar dos sistemas de encendido completamente redundantes. En condiciones normales de operación, ambos están activos simultáneamente.

b. Bujías
Las bujías son los elementos encargados de generar la chispa eléctrica dentro de la cámara de combustión. Están diseñadas para resistir altas temperaturas, presión y depósitos carbonosos. En motores aeronáuticos, cada cilindro está equipado con dos bujías, conectadas a distintos magnetos, lo que permite dos puntos de ignición por cámara de combustión. Esta configuración mejora la eficiencia de la combustión, reduce el riesgo de fallos por encendido parcial y proporciona redundancia operativa.

c. Cableado de alta tensión
Transporta la energía desde los magnetos hasta las bujías. Este cableado debe estar blindado y correctamente instalado para evitar interferencias electromagnéticas y pérdida de energía por descarga parcial.

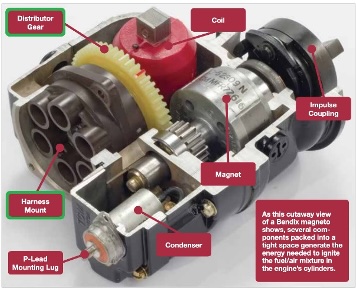

d. Distribuidor interno del magneto
Ubicado dentro de cada magneto, sincroniza la entrega de tensión de alta energía a cada bujía en el momento preciso de la rotación del cigüeñal, respetando la secuencia de encendido del motor.

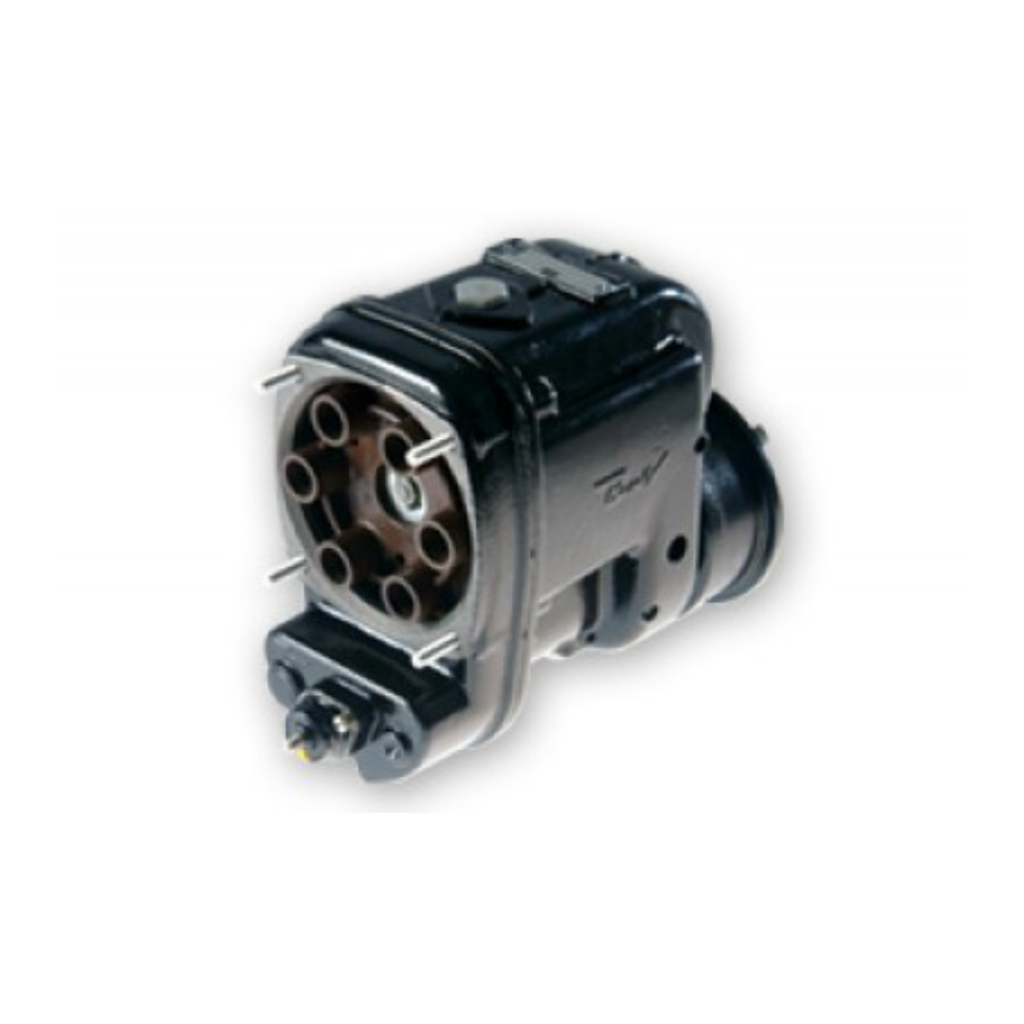

            6.2.2 Magneto

El magneto es un dispositivo autónomo de generación de alta tensión diseñado para alimentar las bujías del motor sin necesidad de una fuente externa de energía eléctrica, como una batería o un alternador. Este principio de autosuficiencia eléctrica es una de las razones por las cuales el sistema de encendido por magneto es ampliamente utilizado en motores aeronáuticos: garantiza el funcionamiento del motor incluso ante una falla completa del sistema eléctrico de a bordo.

El magneto funciona mediante el principio de inducción electromagnética de Faraday, según el cual una variación del flujo magnético dentro de una bobina induce una corriente eléctrica. Su objetivo es generar una corriente eléctrica de alto voltaje en el momento preciso en que cada cilindro necesita una chispa para inflamar la mezcla aire-combustible.

Componentes principales

Un magneto típico está compuesto por los siguientes elementos:

• Imán permanente giratorio (rotor): montado sobre un eje que gira solidariamente con el motor.
• Bobina primaria y secundaria: situadas en torno a un núcleo de hierro. La bobina primaria tiene pocas espiras, la secundaria muchas más, lo que permite transformar una corriente de baja tensión en una de alta tensión por inducción.
• Platinos (breaker o contactor): un interruptor mecánico sincronizado con el motor, que abre y cierra el circuito primario en el momento preciso.
• Condensador (capacitor): conectado en paralelo al platino, evita la formación de arcos eléctricos y mejora la eficiencia del colapso del campo magnético.
• Distribuidor (distributor): dirige el pulso de alta tensión al cable de la bujía correspondiente, de acuerdo con la secuencia de encendido.
• Carcasa blindada y rotor de distribución: en muchos casos, un rotor gira en sincronía para distribuir los impulsos eléctricos a cada cilindro.

Durante el funcionamiento del magneto, el rotor gira dentro de un circuito magnético fijo. Esta rotación genera una variación continua del flujo magnético que atraviesa las bobinas del sistema. Mientras el circuito primario permanece cerrado, el campo magnético se acumula progresivamente en el núcleo de hierro dulce de la bobina primaria.

En el momento adecuado, ligeramente antes de que el pistón alcance el punto muerto superior, el ruptor mecánico se abre bruscamente, interrumpiendo el circuito primario. Esta apertura repentina provoca el colapso inmediato del campo magnético acumulado, lo que induce una corriente de alta tensión en la bobina secundaria debido al efecto de autoinducción.

El voltaje generado en la bobina secundaria puede superar fácilmente los 20.000 voltios, suficiente para generar una chispa en la cámara de combustión. Esta corriente de alta tensión es conducida al rotor del distribuidor, el cual, girando en sincronía con el motor, dirige el pulso eléctrico hacia el cable de la bujía correspondiente. La chispa resultante salta entre los electrodos de la bujía, inflama la mezcla aire-combustible previamente comprimida y da lugar al ciclo de combustión.

                        6.2.3 La bujía

La bujía es el componente final del sistema de encendido en un motor de combustión interna. Su función principal es generar una chispa eléctrica dentro de la cámara de combustión, en el momento preciso en que la mezcla aire-combustible se encuentra comprimida y lista para inflamarse. Esta chispa inicia la combustión, liberando la energía química del combustible para convertirla en energía mecánica. Es un componente relativamente compacto pero técnicamente sofisticado, diseñado para generar una chispa eléctrica en condiciones extremas de presión, temperatura y vibración. Su estructura está cuidadosamente construida para garantizar un funcionamiento confiable y duradero en el ambiente hostil de la cámara de combustión.

Desde el exterior hacia el interior, una bujía está compuesta por los siguientes elementos:

Cuerpo metálico
Es la carcasa exterior de la bujía, generalmente fabricada en acero niquelado o recubierto con tratamiento anticorrosivo. Tiene rosca en la parte inferior para atornillarse en la culata del cilindro y una hexagonal para facilitar su instalación o remoción con una llave de bujías. En algunos modelos, el cuerpo incluye ventilación o ranuras para mejorar la disipación térmica.

Aislador cerámico
Rodea el electrodo central y lo separa eléctricamente del cuerpo metálico. Está hecho de un material cerámico de alta resistencia dieléctrica (porcelana de alúmina) capaz de soportar temperaturas superiores a 1.000 °C. Además de aislar eléctricamente, ayuda a disipar el calor generado en la punta de encendido. En motores de aviación, este aislador suele estar reforzado para resistir vibraciones intensas y ciclos térmicos severos.

Electrodo central
Ubicado en el eje de la bujía, es el conductor principal de la chispa. Recibe la alta tensión desde el cable de encendido y la transmite hasta la punta, donde se produce el arco eléctrico. Está fabricado con aleaciones resistentes a la corrosión y al desgaste térmico, como níquel o iridio. En bujías de aviación, este electrodo puede tener una configuración hueca para mejorar el aislamiento térmico.

Electrodo de masa (o electrodo lateral)
Soldado al cuerpo metálico, este electrodo forma el otro polo del circuito de alta tensión. La chispa se produce entre el electrodo central y el de masa. Algunas bujías de aviación presentan uno, dos o incluso cuatro electrodos de masa para prolongar la vida útil y asegurar una chispa confiable en todo momento.

Conector de alta tensión
En la parte superior, la bujía tiene un terminal o conector, por donde recibe la alta tensión desde el magneto. En aviación, este conector suele ser tipo “shielded” (blindado), es decir, con recubrimiento metálico para evitar interferencias electromagnéticas (EMI) en los sistemas de radio y navegación. El conector se acopla mediante un cable de encendido blindado y roscado.

Junta o arandela de sellado
Entre la base roscada de la bujía y la culata se coloca una arandela o junta térmica que asegura la estanqueidad de gases de combustión y facilita la disipación de calor. Esta junta suele ser de cobre o acero tratado.

En motores aeronáuticos de pistón, las bujías están roscadas en la culata, de forma que su extremo activo (los electrodos) sobresale hacia el interior de la cámara de combustión. Cada cilindro cuenta con dos bujías, conectadas a dos sistemas de encendido completamente independientes, alimentados por magnetos separados. Esta duplicación tiene una doble finalidad: redundancia en caso de fallo de uno de los sistemas, y mejora del frente de llama, ya que la combustión se inicia desde dos puntos simultáneamente, asegurando una ignición más completa y simétrica.

El funcionamiento de la bujía se basa en la creación de un arco eléctrico entre dos electrodos: uno central y otro de masa. Cuando el sistema de encendido (magneto) entrega un pulso de alta tensión —normalmente del orden de 12.000 a 20.000 voltios o más— la diferencia de potencial es suficiente para ionizar el gas que se encuentra entre los electrodos, venciendo la resistencia del aire comprimido y generando una chispa que inflama la mezcla.

Las bujías deben soportar altas temperaturas, presiones y contaminantes, sin perder su capacidad de generar chispa ni degradarse prematuramente. Para ello, están fabricadas con cerámicas aislantes de alta resistencia dieléctrica y con electrodos de aleaciones resistentes a la corrosión y la abrasión. Además, deben estar correctamente ajustadas en cuanto a distancia de los electrodos (gap), ya que una separación incorrecta puede causar fallos de encendido o pérdida de eficiencia.

Uno de los aspectos más importantes en la selección de una bujía para aviación es su gama térmica, también conocida como grado térmico. Esta clasificación describe la capacidad de la bujía para disipar el calor desde su punta hacia la culata:

• Una bujía caliente disipa el calor lentamente y mantiene su punta a mayor temperatura, lo cual favorece la autolimpieza pero aumenta el riesgo de autoencendido si la temperatura es excesiva.
• Una bujía fría transfiere el calor más rápidamente hacia el motor, reduciendo el riesgo de autoencendido pero con menor capacidad de autolimpieza.

La elección del grado térmico adecuado depende del diseño del motor, el régimen de operación, el tipo de combustible y las condiciones térmicas esperadas. Un ajuste incorrecto puede provocar acumulación de carbonilla (si la bujía trabaja demasiado fría) o daños por sobretemperatura (si trabaja demasiado caliente).

Las bujías en aviación están sometidas a inspecciones periódicas, limpieza, comprobación de continuidad eléctrica, medición del gap y reemplazo según intervalos establecidos por el fabricante o por condición.

            6.3 Control del sistema de encendido

El sistema de encendido en motores de pistón aeronáuticos, compuesto por dos magnetos independientes y dos bujías por cilindro, debe ser verificado en cada operación para asegurar su correcto funcionamiento. Esta verificación es fundamental, ya que una falla en cualquiera de los dos magnetos podría derivar en pérdida parcial de potencia, combustión incompleta o desbalance térmico entre los cilindros, comprometiendo la seguridad del vuelo.

Control de magnetos durante la puesta en marcha

Durante el arranque del motor, uno de los dos magnetos (habitualmente el izquierdo) está operativo, mientras que el otro está conectado a masa (cortocircuitado) para evitar encendidos prematuros. El encendido se produce únicamente cuando el magneto activo genera suficiente tensión y la chispa alcanza el punto de ignición. En muchos motores, especialmente en Lycoming o Continental, se incorpora un sistema de retardo del encendido para facilitar el arranque, mediante un impulso retardado en el magneto izquierdo.

Durante esta fase, es importante confirmar que el interruptor de magnetos (marcado como OFF – R – L – BOTH – START) esté en la posición correcta. En posición “START”, solo un magneto opera, y a través del sistema de retardo (impulse coupling) genera chispa a baja velocidad de giro. Al soltar la llave, el selector retorna automáticamente a la posición “BOTH”, conectando ambos magnetos para la operación normal.

Verificación del sistema de encendido antes del despegue

Una vez el motor ha alcanzado su temperatura operativa, se realiza el chequeo de magnetos. Esta prueba tiene como objetivo confirmar que ambos sistemas de encendido (magneto izquierdo y derecho) funcionan de manera independiente y dentro de parámetros aceptables.

El procedimiento consiste en seleccionar, desde la posición “BOTH”, primero un magneto (posición “L” o “R”) y luego el otro, observando en cada caso una caída de revoluciones del motor. Esta caída debe estar dentro de los límites especificados por el fabricante, generalmente no más de 175 RPM por magneto, ni una diferencia mayor a 50 RPM entre ambas. Una caída excesiva o una oscilación irregular puede indicar:

• Bujía en mal estado.
• Cableado de alta tensión dañado.
• Magneto fuera de sincronización.
• Fallo interno en el magneto (ruptor, bobina, distribuidor).

Este chequeo debe realizarse siempre antes del despegue, como parte del procedimiento estándar de pruebas en tierra. Su omisión representa un riesgo operativo, ya que una falla de encendido en vuelo puede reducir la potencia disponible y afectar la eficiencia térmica del motor.

7. Performances

7.1 Generalidades

Las performances del motor a pistón son un conjunto de parámetros que describen la capacidad del motor para entregar potencia útil en condiciones variables de operación. Estas especificaciones permiten conocer cómo se comporta el motor en diferentes altitudes, temperaturas, regímenes de potencia, configuraciones de mezcla y carga. Conocerlas y respetarlas es fundamental para garantizar la seguridad, la eficiencia, la durabilidad del motor y el rendimiento general de la aeronave.

Las performances no son valores fijos, sino que dependen de múltiples factores, incluyendo:

• Altitud y presión atmosférica (densidad del aire).
• Temperatura ambiente.
• Tipo de combustible.
• Configuración del motor (potencia máxima continua, potencia de despegue, régimen de crucero).
• Ajuste de mezcla y régimen de revoluciones (RPM).
• Condiciones mecánicas del motor (estado general, compresión, sistema de encendido, etc.).

La importancia operativa de conocer estas performances radica en que permiten al piloto:

• Calcular la potencia disponible para una determinada fase del vuelo (despegue, ascenso, crucero, etc.).
• Determinar la mezcla óptima para evitar consumo excesivo o detonación.
• Identificar cuándo el motor está operando fuera de parámetros normales, lo que puede indicar una anomalía técnica.
• Ajustar el plan de vuelo en función del rendimiento real del motor bajo las condiciones meteorológicas presentes.
• Cumplir con los límites de operación certificados por el fabricante, evitando penalizaciones en el mantenimiento o compromisos en la seguridad.

Las performances se encuentran detalladas en el Manual de Operación del Motor (Engine Operator’s Manual) y, más específicamente para la aeronave, en el POH (Pilot’s Operating Handbook) o AFM (Aircraft Flight Manual). En estos documentos se incluyen tablas y gráficos que relacionan la altitud de densidad y o Altitud Presión, temperatura exterior, presión de admisión, revoluciones por minuto y otros factores con la potencia desarrollada, el consumo de combustible y la autonomía.

Estas tablas permiten, por ejemplo:

• Estimar el tiempo de ascenso a una altitud determinada.
• Para los aviones, determinar la distancia necesaria para el despegue o aterrizaje en función del peso y la densidad del aire.
• Calcular el consumo de combustible por hora en distintas configuraciones de potencia y mezcla.
• Comparar las condiciones reales del motor con su rendimiento teórico, lo que ayuda a detectar pérdidas de eficiencia.

Por ello, las performances del motor no solo interesan al técnico o al fabricante, sino que forman parte activa de la gestión operativa del vuelo, tanto en la preparación como en la ejecución y seguimiento de este.

            7.2 Performances a nivel del mar

Las performances del motor de pistón alcanzan su máximo potencial a nivel del mar y en condiciones estándar, debido a que la densidad del aire es mayor, lo que permite una mejor combustión y un mayor llenado de los cilindros en cada ciclo.

En aviación, se define como condición estándar (ISA – International Standard Atmosphere) el estado atmosférico en el cual:

• La altitud es 0 ft (nivel del mar).
• La temperatura es de 15 °C (288,15 K).
• La presión atmosférica es de 1013,25 hPa (29.92 inHg).
• El aire es seco y la aceleración gravitatoria es constante.

En estas condiciones, el motor opera en su estado nominal óptimo ya que la mayor densidad del aire favorece una mayor cantidad de oxígeno por unidad de volumen lo que mejora la eficiencia de la combustión; la presión de admisión puede alcanzar o acercarse a los valores máximos sin la intervención de un sistema de sobrealimentación en motores atmosféricos; el rendimiento volumétrico del motor se maximiza permitiendo alcanzar el cien por ciento de la potencia nominal declarada por el fabricante en motores no sobrealimentados; la refrigeración por aire es más eficiente gracias al mayor coeficiente de transferencia térmica del aire denso; y la mezcla aire-combustible puede mantenerse en proporción estequiométrica o ligeramente rica para máxima potencia sin necesidad de ajustes excesivos.

Como consecuencia, en nivel del mar y condiciones estándar, el motor desarrolla su potencia máxima de despegue y potencia máxima continua según los límites del fabricante, tiene mejor respuesta al acelerador, ofrece un consumo específico más bajo con menor cantidad de combustible por caballo de fuerza producido, opera en un régimen térmico más controlado y presenta una curva de par motor más favorable lo que mejora la capacidad de aceleración y ascenso.

En contraste, a medida que se gana altitud, la densidad del aire disminuye, lo que provoca una reducción progresiva de la potencia desarrollada en los motores sin sistemas de compensación (turboalimentación o compresores mecánicos). Por eso, es común referirse a la potencia disponible a nivel del mar como la potencia de referencia para calcular el porcentaje de potencia disponible en distintas altitudes.

En motores turboalimentados, el sistema de admisión se encarga de mantener la presión de admisión constante, simulando las condiciones de nivel del mar hasta cierta altitud (conocida como altitud crítica), pero aun así, la eficiencia general del sistema y el consumo específico siempre serán más favorables cerca del nivel del mar.

El estudio de las performances en estas condiciones base es fundamental para establecer parámetros de referencia en el manual de operación de la aeronave y para comprender las pérdidas de rendimiento en condiciones no estándar (altitud elevada, temperatura alta o baja presión barométrica).

7.3 Performance en altitud

A medida que la aeronave asciende, la presión atmosférica y la densidad del aire disminuyen progresivamente. Esta reducción afecta directamente al rendimiento del motor de pistón, ya que entra menos masa de aire en cada admisión. Con menor cantidad de oxígeno disponible para la combustión, la potencia entregada se reduce, especialmente en motores atmosféricos que no cuentan con ningún sistema de compensación.

Para mantener la proporción correcta de mezcla aire-combustible, el piloto debe ajustar progresivamente la mezcla, empobreciéndola conforme aumenta la altitud. Si no se realiza este ajuste, la mezcla se vuelve excesivamente rica, lo que agrava aún más la pérdida de potencia y aumenta el consumo específico.

En condiciones estándar, la pérdida de potencia en un motor atmosférico suele ser del orden del 1 a 3 % por cada 1.000 pies de altitud ganada. Esta pérdida afecta no solo la potencia máxima de despegue, sino también el régimen de ascenso, la velocidad de crucero y la capacidad de carga útil de la aeronave.

En altitudes elevadas o días calurosos, donde la densidad del aire es aún menor, el efecto se amplifica. Esto puede hacer que el motor no alcance la potencia necesaria para despegar en distancias cortas o superar obstáculos, lo que representa un riesgo operativo importante si no se ha considerado adecuadamente durante la planificación del vuelo.

Para contrarrestar estos efectos, algunos motores están equipados con sistemas de turboalimentación. Estos dispositivos utilizan compresores, generalmente accionados por los gases de escape (turbocompresores), para aumentar la presión de admisión y mantenerla cercana a los valores de nivel del mar. Gracias a este sistema, el motor puede mantener su potencia nominal hasta una altitud determinada, conocida como altitud crítica.

Por encima de esa altitud crítica, la presión de admisión vuelve a caer y la potencia comienza a disminuir, aunque a un ritmo más lento que en los motores atmosféricos. No obstante, incluso con sobrealimentación, las condiciones térmicas y aerodinámicas cambian a medida que se gana altitud, por lo que el piloto debe gestionar cuidadosamente la mezcla, la potencia y el régimen de ascenso para mantener el motor dentro de sus límites operacionales.

En algunos helicópteros equipados con motores de pistón, como el Robinson R44 Raven I, el piloto tiene la posibilidad de controlar manualmente la mezcla aire-combustible mediante una palanca o mando específico, que regula la cantidad de combustible inyectado en relación con el volumen de aire admitido. Esta función permite enriquecer o empobrecer la mezcla según las condiciones de altitud y régimen de potencia, optimizando el rendimiento del motor, el consumo de combustible y la eficiencia térmica. En operaciones a gran altitud, como hemos visto, este ajuste es esencial para evitar que la mezcla se vuelva excesivamente rica debido a la disminución de densidad del aire, lo que puede provocar pérdida de potencia, combustión incompleta y depósitos de carbón en las bujías.

El control de mezcla en estos helicópteros funciona de forma similar al de muchas aeronaves de ala fija: en altitudes bajas o durante el despegue, la mezcla se mantiene rica para favorecer la potencia y la refrigeración; durante el ascenso, el piloto reduce progresivamente el flujo de combustible para adaptarse al aire menos denso; en crucero, se puede buscar una mezcla más pobre para reducir el consumo, siempre dentro de los márgenes seguros para evitar sobrecalentamiento o detonación.

Sin embargo, no todos los helicópteros permiten este ajuste. En modelos como el R44 Raven II o el R22 Beta II, que están equipados con sistemas de inyección electrónica o mecánica sin control manual de mezcla, la gestión de la mezcla es automática o fija. Estos motores están calibrados para proporcionar una mezcla adecuada en una gama amplia de condiciones, priorizando la simplicidad operativa y reduciendo la posibilidad de error humano. El piloto no puede intervenir directamente en la proporción aire-combustible, lo que limita las posibilidades de ajuste fino pero facilita la operación, especialmente en vuelos de instrucción o de baja complejidad.

En estos casos, aunque el sistema se auto compensa parcialmente con altitud, existe una pérdida inevitable de eficiencia medida que se asciende, ya que el enriquecimiento excesivo de la mezcla reduce la potencia disponible y aumenta el consumo. Por eso, es importante conocer las características específicas del sistema de alimentación del helicóptero en uso y consultar siempre las tablas de performance para planificar correctamente operaciones en altitudes elevadas o ambientes calurosos.
